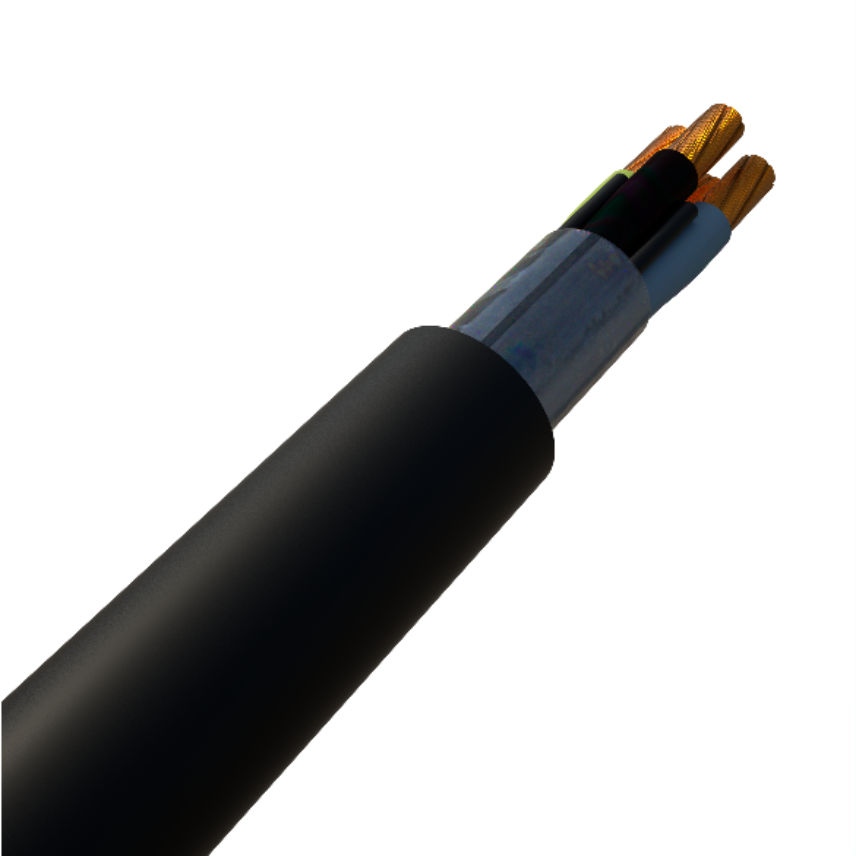

Nexans HEPR-SHF1 0.6/1kV 4x4mm2
Nexans HEPR-SHF1 0.6/1kV 4x4mm2
El cable HEPR-SHF1 0,6/1 kV de Nexans le permite elevar el nivel de sus instalaciones eléctricas. Ofrece una protección superior con resistencia a la propagación del fuego y composición no halogenada, garantizando un entorno más seguro. Conductor de cobre flexible de clase 5, una opción superior para quienes buscan eficacia y seguridad. Aislado en HEPR de alta calidad y protegido por una cubierta SHF1, este cable está diseñado para soportar las condiciones más exigentes. Con una tolerancia térmica de hasta 90 °C y una capacidad de 0,6/1 kV, se adapta perfectamente a una amplia gama de aplicaciones industriales y de construcción. Es especialmente adecuado para entornos con alta concentración de personas. Consulte los detalles técnicos a continuación:
Lee másDescripción
Descripción
Estándares
-
NacionalABNT NBR 13248; ABNT NBR 13570; ABNT NBR 5410; ABNT NBR NM 280; ABNT NBR NM-IEC 60332-3-24
Construction
- Conductor: flexible copper, annealed with strading class 5;
- Isolation: non-halogenated thermosetting compound (90 °C);
- In multicore cables when necessary is applied a non-halogenated polyolefin filler;
- Polyester tape;
- Coverage: thermoplastic non-halogenated compound in black.
Color:
Coverage: Unipolar - black, light blue and green;
Coverage: Multipolar - Black. Isolation of multicore cables:
- Bipolar: black and light blue;
- Tripolar: green, black and light blue;
- Tetrapolar: green, black, red and light blue.
Operating regime: cables can operate with the maximum temperature in the conductor under the following conditions, according to NBR 13248:
- Permanent regime: 90 °C
- System overload: 130 °C
- Regime of short circuit: 250 °C
Notes:
- Dimensions are nominal and subject to normal manufacturing tolerances;
- Cables and other sections, numbers of conductors or shielded cables on request.
Nota:
- Dimensiones y parámetros determinados sobre la base de valores nominales, por lo tanto sujetos a las tolerancias establecidas en el pliego de condiciones y a las variaciones de fabricación.
- Todos los dibujos, diseños, especificaciones, planos y detalles de pesos, tamaño y dimensiones contenidos en la documentación técnica o comercial de Nexans son meramente indicativos y no serán vinculantes para Nexans ni se tratarán como una representación por parte de Nexans, estando sujetos a una revisión o actualización sistémica sin ninguna comunicación formal o previa, siguiendo las normas referenciadas.
Importante:
1) PROPIEDAD DE LA DOCUMENTACIÓN TÉCNICA: La propiedad de los dibujos, planos, manuales, diagramas, esquemas, información, documentos, etc. relativos a los productos ofrecidos o suministrados al cliente pertenecen a Nexans y permanecerán con Nexans. En caso de que el cliente reciba una copia de dichos documentos, el cliente se compromete a no utilizar dichos dibujos u otros documentos sin la autorización previa, expresa y por escrito de Nexans.
2) CONFIDENCIALIDAD: El cliente no revelará información relativa a esta documentación técnica a terceras partes sin el permiso previo por escrito de Nexans, ni usará dicha información para propósitos distintos de los relacionados con la ejecución de la propuesta (si es aceptada). Sin perjuicio de lo anterior, Nexans podrá revelar información a terceros que formen parte del mismo grupo económico que Nexans, a efectos de la ejecución de esta propuesta, si fuera necesario.
Características
Características
Características de la construcción
Características de la construcción
Características dimensionales
Características dimensionales
Características eléctricas
Características eléctricas
Características mecánicas
Características mecánicas
Características de uso
Características de uso
Recursos
Recursos
Capacidades de conducción de corriente
Capacidad de corriente, en amperios - 2 conductores cargados; Conductores y cables aislados con compuestos termoendurecibles (HEPR y XLPE); Temperatura del conductor: 90 °C; Temperatura ambiente: 30 °CSección nominal del conductor | ||||||||
---|---|---|---|---|---|---|---|---|
mm² | Cu | Cu | Cu | Cu | Cu | Cu | Cu | Cu |
4.0 | 35 | 33 | 42 | 40 | 45 | 44 | 49 | 50 |
A1 - Conductores aislados en conducto circular empotrado en pared termoaislante |
A2 - Cable multipolar en conducto circular empotrado en pared con aislamiento térmico |
B1 - Conductores aislados en conducto circular sobre pared de madera |
B2 - Cable multipolar en conducto circular sobre pared de madera |
C - Cables unipolares o multifilares en paredes de madera |
D - Cable multipolar en conducto enterrado en el suelo |
E - Cable multipolar de exterior |
F - Dos conductores cargados, yuxtapuestos |
