CA 1750 KCM 61F JESSAMINE

Descrição

Descrição

Padrões

  • Product
    ABNT NBR 7271/88; ASTM B 231

APLICAÇÕES

É um condutor homogêneo encordoado com alumínio 1350, classe AA, usados em linhas aéreas.



APLICAÇÕES

O CA é usualmente um cabo nu para linhas de distribuição primária e secundária com vãos curtos onde não é requerida alta resistência mecânica. No entanto por ser um condutor de alumínio homogêneo, a ampacidade é muito bem otimizada.

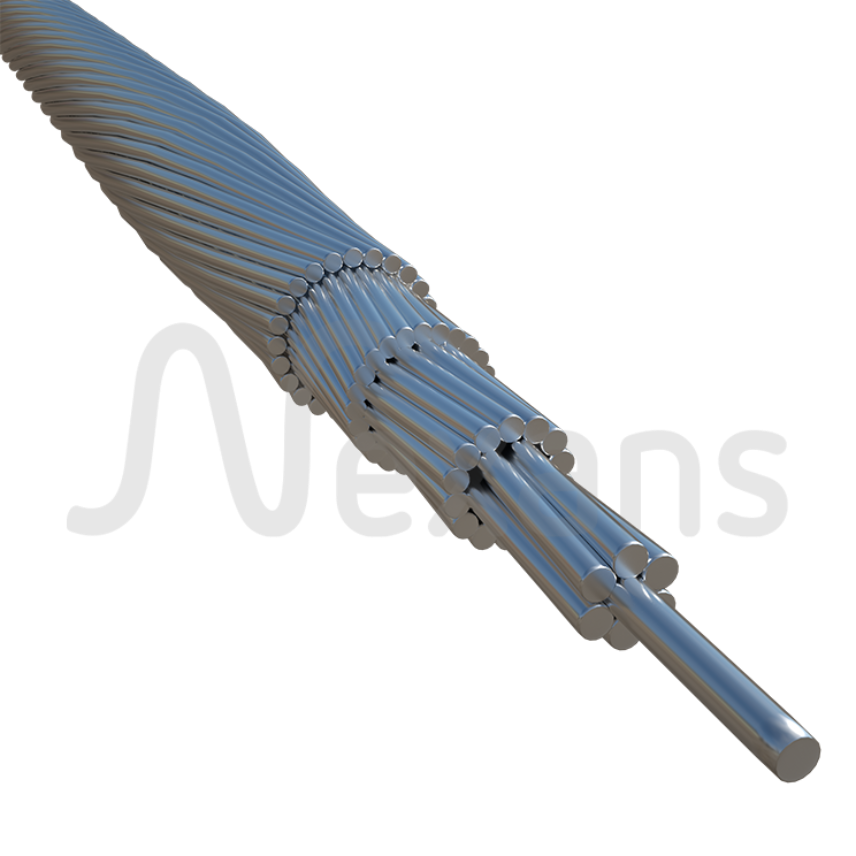

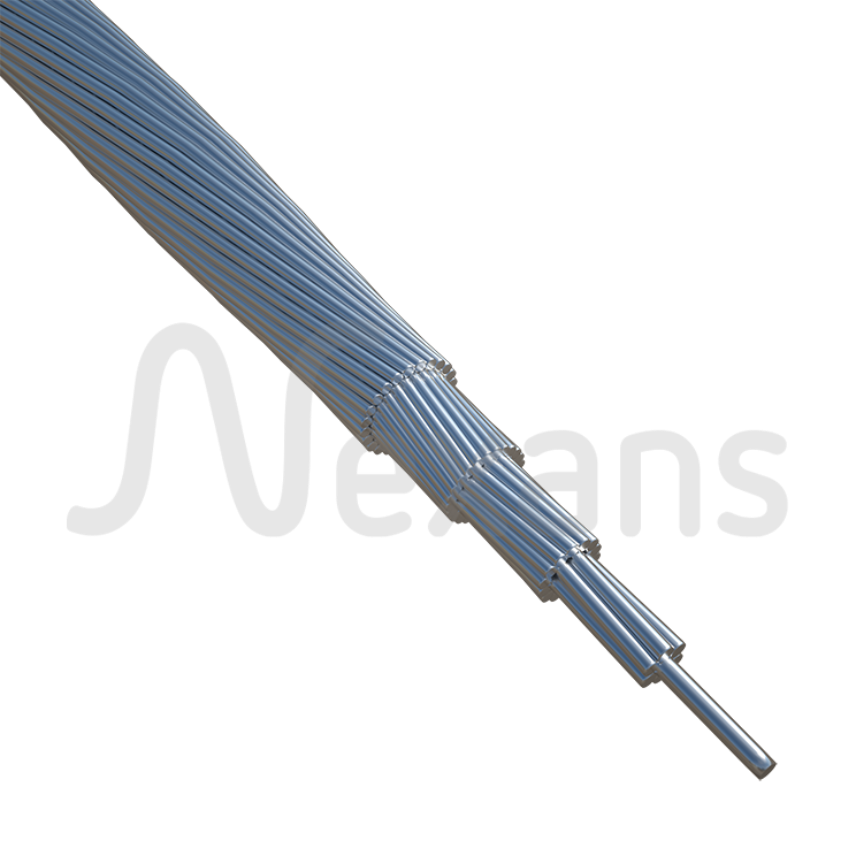

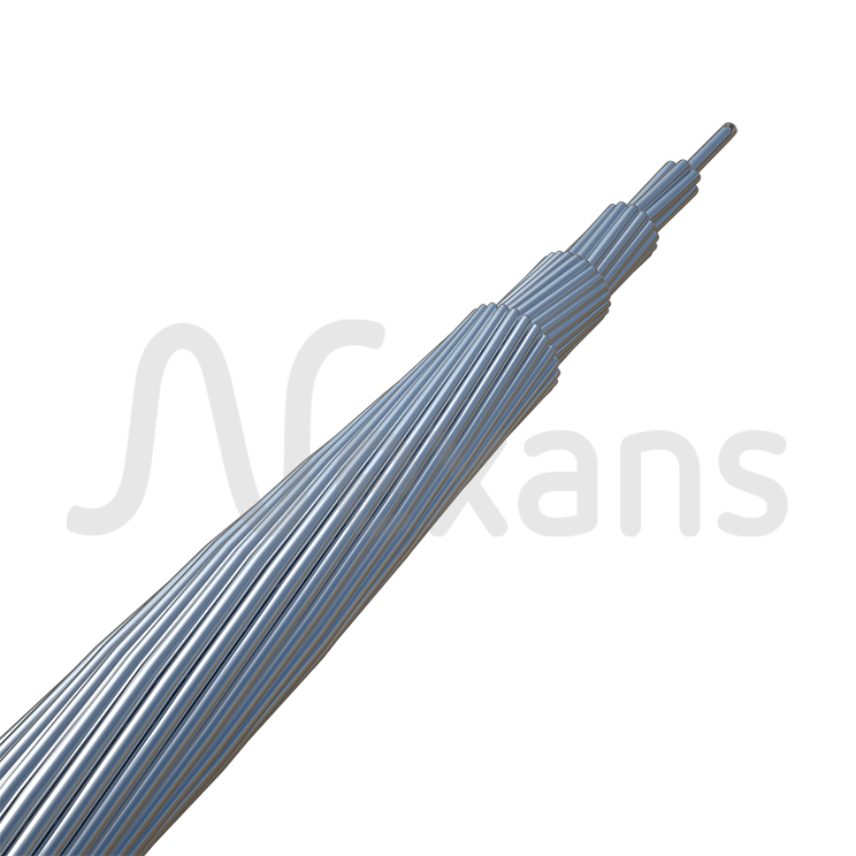

CONSTRUÇÃO

O CA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350 H-19. O número de fios depende basicamente dos requisitos elétricos que definirão a seção transversal.



Condições para cálculo da Ampacidade

Temperatura do condutor = 75 °C;

Temperatura ambiente = 25 °C;

Velocidade do vento = 1 m/s, com sol.

Características

Características

Características construtivas

Características construtivas

Tipo de cabo
Jessamine
Material do condutor
Alumínio
Flexibilidade do condutor
Class AA
Formato do condutor
Circular não compactado

Características dimensionais

Características dimensionais

Seção nominal do condutor
885,84 mm²
Número de fios de alumínio
61
Diâmetro dos fios de alumínio
4,3 mm
Diâmetro do condutor
38,7 mm
Massa aprox.
2442 kg/km
Raio médio geométrico
0,01495 m
Diâmetro externo
38,7 mm
Número de condutores
1
Número de fios circulares
61

Características elétricas

Características elétricas

Resistência elétrica máxima CC a 20°C
0,0325 Ohm/km
Resistência elétrica máxima CA 60Hz 75°C
0,042 Ohm/km
Reatância indutiva
0,317 Ohm/km
Reatância capacitiva
0,1883 MOhm.km
Ampacidade
1410,0 A

Características mecânicas

Características mecânicas

Têmpera
1350-H19
Carga de ruptura
13419.3 kgf

Características de utilização

Características de utilização

Lance nominal
980 m
Acondicionamento
Bobina 170/100
