CA (AAC) Iris

Descrição

Descrição

Padrões

  • Product
    ABNT NBR 7271/88; ASTM B 231

É um condutor homogêneo encordoado com alumínio 1350, classe AA, usados em linhas aéreas.



APLICAÇÕES

O CA é usualmente um cabo nu para linhas de distribuição primária e secundária com vãos curtos onde não é requerida alta resistência mecânica. No entanto por ser um condutor de alumínio 1350 homogêneo, a ampacidade é bem otimizada.



CONSTRUÇÃO

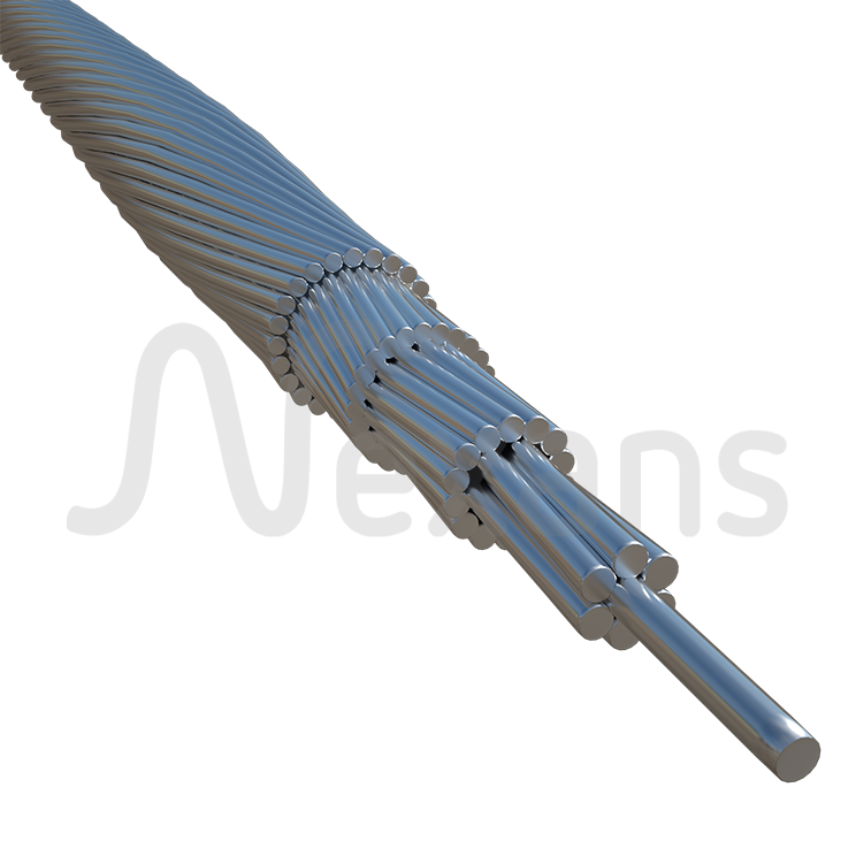

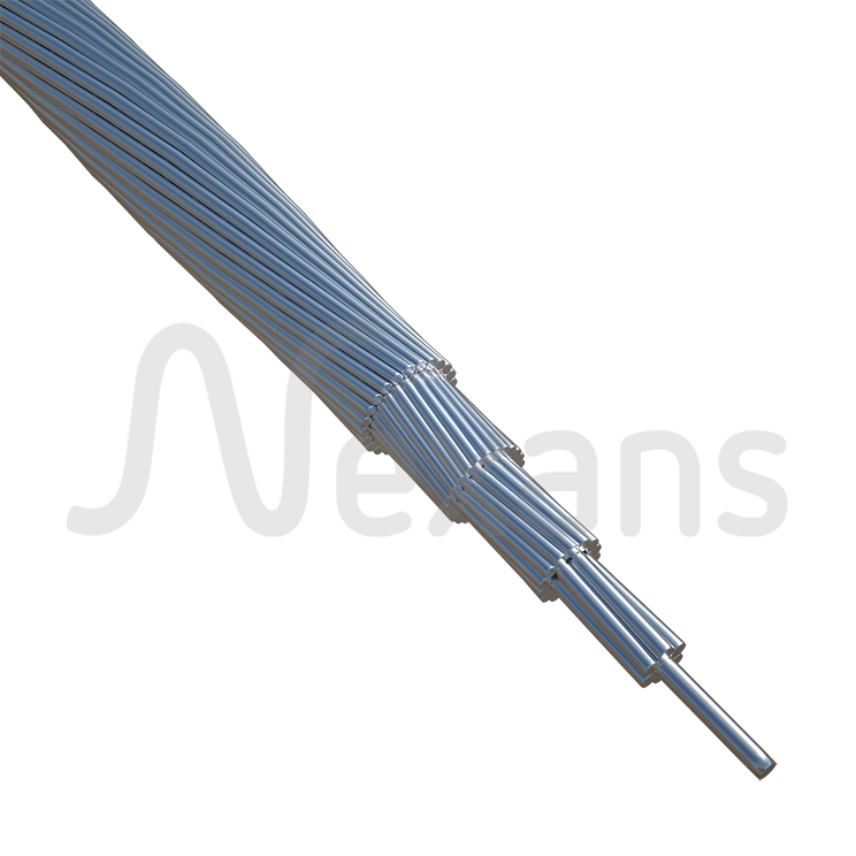

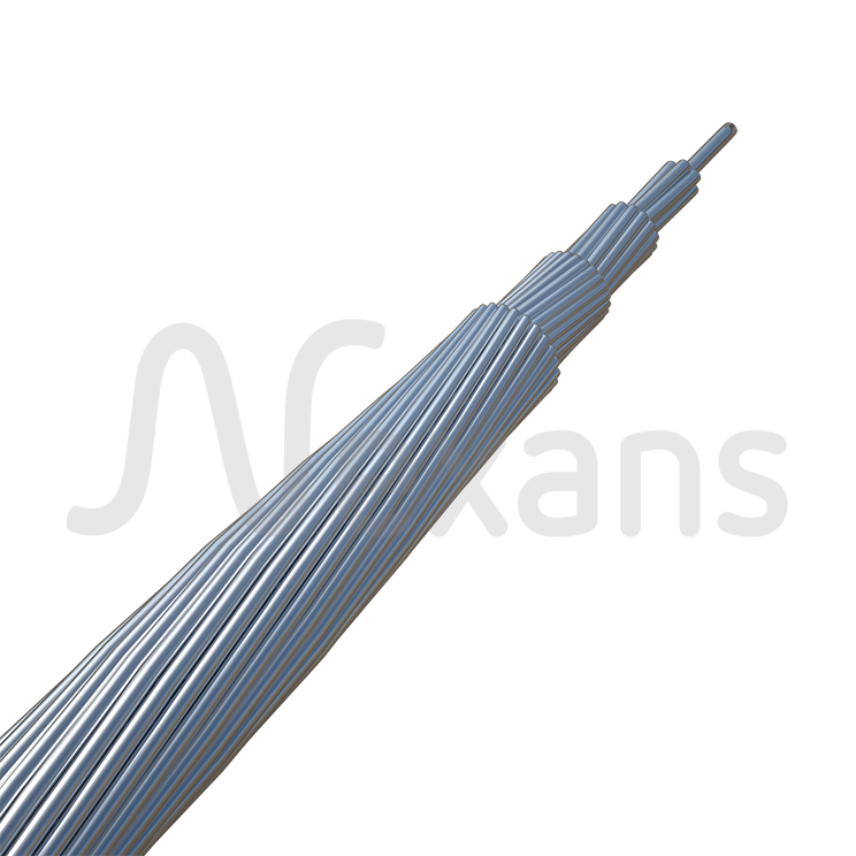

O CA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350 H-19. O número de fios depende basicamente dos requisitos elétricos que definirão a seção transversal.



Condições para cálculo da Ampacidade

Temperatura do condutor = 75 °C;

Temperatura ambiente = 25 °C;

Velocidade do vento = 1 m/s, com sol.

Características

Características

Características construtivas

Características construtivas

Tipo de cabo
Iris
Material do condutor
Alumínio
Tipo de condutor
Circular, encordoado
Condutor neutro com seção reduzida para seções superiores a 16mm²
-
Flexibilidade do condutor
Class A
Formato do condutor
Circular não compactado

Características dimensionais

Características dimensionais

Bitola (AWG)
2
Seção nominal do condutor
33,54 mm²
Número de fios de alumínio
7
Diâmetro dos fios de alumínio
2,47 mm
Diâmetro do condutor
7,41 mm
Massa aprox.
92,63 kg/km
Raio médio geométrico
0,00269 m
Diâmetro externo
7,41 mm
Número de condutores
1
Número de fios circulares
7

Características elétricas

Características elétricas

Resistência elétrica máxima CC a 20°C
0,8567 Ohm/km
Resistência elétrica máxima CA 60Hz 75°C
1,044 Ohm/km
Reatância indutiva
0,4462 Ohm/km
Reatância capacitiva
0,2671 MOhm.km
Ampacidade
190,0 A
Tensão
-

Características mecânicas

Características mecânicas

Têmpera
1350-H19
Carga de ruptura
610.8 kgf

Características de utilização

Características de utilização

Lance nominal
2640 m
Peso líquido da bobina
245 kg
Acondicionamento
Bobina 80/45
