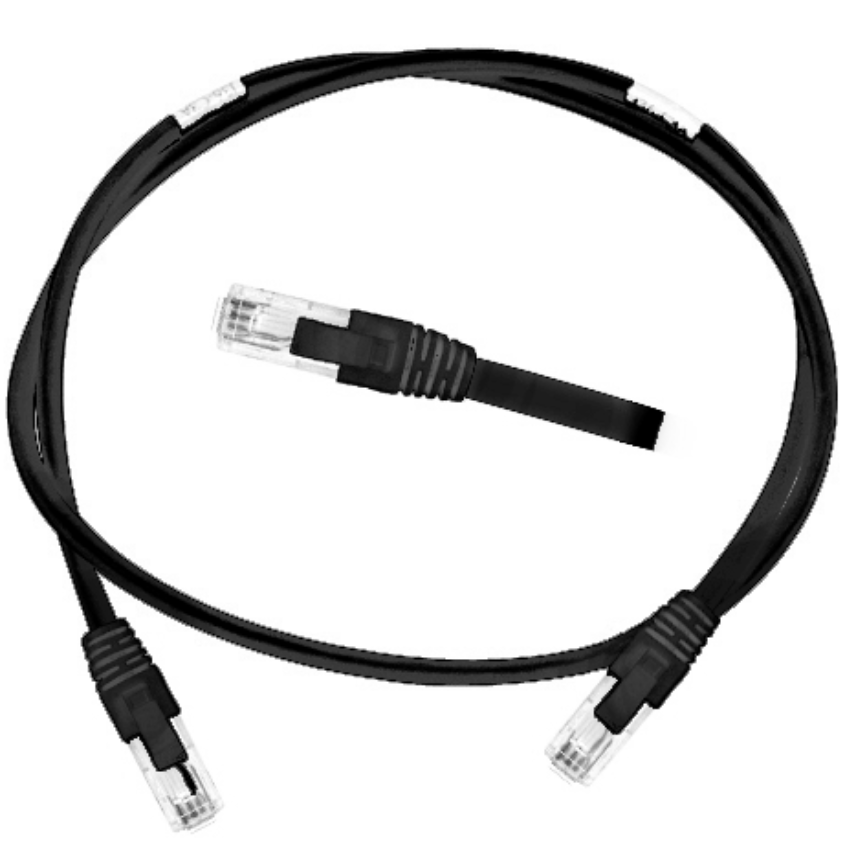

PATCH CORD CAT6 U/UTP CM

Descrição

Descrição

Padrões

  • Product
    ANSI/TIA-568-C.2
  • Internacional
    ISO/IEC 11801

A linha de patch cords CAT6 Nexans é a oferta de largura de banda de 250MHz para as aplicações classe E até 1Gbits. Os Patch Cords CAT6 U/UTP da Nexans foram projetados com condutores multifilar permitindo maior flexibilidade para manobras e aplicações de dados e voz, fazendo a interligação do cabeamento horizontal na área de trabalho ou na conexão cruzada. Utilizado em aplicações Power Over Ethernet (POE). Disponível nas versões CM e LSZH (Low Smoke Zero Halogen) para instalação em locais com grande afluência de pessoas, como shoppings, hospitais, aeroportos, etc.

APLICAÇÔES

  • FAST ETHERNET 100BASE-TX
  • GIGABIT ETHERNET 1000BASE-T
  • TOKEN RING (100 Mbps)
  • ATM LAN (155 Mbps & 622 Mbps )
  • ISDN
  • POE - POWER OVER ETHERNET
  • POE+ - POWER OVER ETHERNET PLUS
  • COMUNICAÇÃO ANALÓGICA E DIGITAL PARA VÍDEO E VOZ

CONSTRUÇÃO

Categoria 6 – U/UTP:

  • Capa externa retardante a chama, nas opções CM e LSZH.
  • Opções de tamanho de 1.5 m, 2.5 m lances padrões no estoque (outros sob-consulta).
  • Opção de 7 cores diferentes para fornecimento (Azul, Vermelho, Cinza, Preto, Branco, Amarelo e Verde, outras sob consulta).
  • Embalagem individual, preservando as propriedades do produto até o uso efetivo.
  • Cabo flexivel de cobre nu multifilar montado e testado 100% em fábrica, com RJ45 em ambas as extremidades.

Patch Cable:

  • Condutor de cobre nu multifilar isolado por polietileno termoplástico de alta densidade. Os condutores (veias) são torcidos e reunidos formando o núcleo de 4 pares.
  • Sobre o núcleo é aplicada uma capa de material retardante a chama. Nas pontas são aplicados conectores de 8 vias do tipo RJ45.
  • Diâmetro nominal 24AWG.

Conectores:

  • Policarbonato de alto impacto transparente retardante a chama UL94-V0.
  • Boot injetado e com protetor da trava do plug.
  • Bronze fosforoso com 1,27µm de ouro e 2,54 µm de níquel.
  • Quantidade de Ciclos:  1000 RJ45.

Montagem Padrão:

  • T568A (outras sob consulta).

INSTALAÇÃO

Ambiente: Interno - não agressivo

NORMAS APLICAVÉIS

Internacionais:

  • IEC 60603-7
  • Diretiva RoHS

O produto está em conformidade com a Diretiva RoHS - restringindo o uso de metais pesados na fabricação dos produtos e preservação do meio-ambiente.

Nacional:

  • ABNT NBR 14565

CERTIFICAÇÕES

  • UL Listed
  • Anatel

GRAVAÇÃO

NEXANS PATCH CABLE CATEGORY 6 U/UTP 24AWG 4 PARES XX RoHS COMPLIANT 75°C ANSI/TIA 568-C.2 "SEMANA/ANO"ANATEL 0245-12-5519  /  0239-12-5519

XX = CM ou LSZH

GARANTIA

  • 2 anos

Descrição nomenclatura Patch Cords Cat. 6 CM

Características

Características

Características construtivas

Características construtivas

Cor
Azul, Vermelho, Cinza, Preto, Branco, Amarelo e Verde
Material da capa externa
PVC - CM
Material do condutor
Cobre nu
Tipo de cabo
U/UTP
Tipo de condutor
Copper
Tipo do conector
RJ 45

Características dimensionais

Características dimensionais

Bitola (AWG)
24
Diâmetro Externo
6 mm
Número de pares
4

Características elétricas

Características elétricas

Impedância característica
100 Ohm
Maximum DC resistance at 20°C
9,38 Ohm/100m
Maximum capacitance
56,0 pF/m

Características mecânicas

Características mecânicas

Tensão máxima de instalação
89 N

Características de utilização

Características de utilização

Lance nominal
- m
Acondicionamento
Caixa de 50 unidades
Categoria
Cat. 6
Retardante à chama
IEC 60332-3
Temperatura ambiente, range
0 ... 50 °C
Temperatura de operação (mín .. máx)
-10 ... 60 °C

Recursos

Recursos

Documentação

Anatel 1 pdf — 594.7 kB
Anatel 2 pdf — 594.0 kB

Informações de venda e entrega

GRAVAÇÃO

NEXANS PATCH CABLE CATEGORY 6 U/UTP 24AWG 4 PARES XX RoHS COMPLIANT 75°C ANSI/TIA 568-C.2 "SEMANA/ANO"ANATEL 0245-12-5519  /  0239-12-5519

XX = CM ou LSZH
