Nexans XLPE-PVC AL 3,6/6kV

Produtos

Nexans XLPE-PVC AL 3.6/6kV 1x10mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 10 mm²
  • Diâmetro do condutor: 3,7 mm
  • Diâmetro sobre a isolação: 10,5 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 15,5 mm
  • Massa aprox.: 274 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x16mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 16 mm²
  • Diâmetro do condutor: 4,7 mm
  • Diâmetro sobre a isolação: 11,5 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 17 mm
  • Massa aprox.: 309 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x25mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 25 mm²
  • Diâmetro do condutor: 5,92 mm
  • Diâmetro sobre a isolação: 12,5 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 18 mm
  • Massa aprox.: 358 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x35mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 35 mm²
  • Diâmetro do condutor: 6,97 mm
  • Diâmetro sobre a isolação: 13,5 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 19 mm
  • Massa aprox.: 403 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x50mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 50 mm²
  • Diâmetro do condutor: 8,11 mm
  • Diâmetro sobre a isolação: 15,0 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 20,5 mm
  • Massa aprox.: 458 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x70mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 70 mm²
  • Diâmetro do condutor: 9,85 mm
  • Diâmetro sobre a isolação: 16,5 mm
  • Espessura da cobertura: 1,4 mm
  • Diâmetro Externo: 22 mm
  • Massa aprox.: 547 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x95mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 95 mm²
  • Diâmetro do condutor: 11,47 mm
  • Diâmetro sobre a isolação: 18,0 mm
  • Espessura da cobertura: 1,5 mm
  • Diâmetro Externo: 24 mm
  • Massa aprox.: 659 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x120mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 120 mm²
  • Diâmetro do condutor: 12,9 mm
  • Diâmetro sobre a isolação: 19,5 mm
  • Espessura da cobertura: 1,5 mm
  • Diâmetro Externo: 25,5 mm
  • Massa aprox.: 753 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x150mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 150 mm²
  • Diâmetro do condutor: 14,3 mm
  • Diâmetro sobre a isolação: 21,0 mm
  • Espessura da cobertura: 1,6 mm
  • Diâmetro Externo: 27 mm
  • Massa aprox.: 866 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x185mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 185 mm²
  • Diâmetro do condutor: 16,15 mm
  • Diâmetro sobre a isolação: 23,0 mm
  • Espessura da cobertura: 1,6 mm
  • Diâmetro Externo: 29 mm
  • Massa aprox.: 1003 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x240mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 240 mm²
  • Diâmetro do condutor: 18,6 mm
  • Diâmetro sobre a isolação: 25,5 mm
  • Espessura da cobertura: 1,7 mm
  • Diâmetro Externo: 32 mm
  • Massa aprox.: 1227 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x300mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 300 mm²
  • Diâmetro do condutor: 20,65 mm
  • Diâmetro sobre a isolação: 28,0 mm
  • Espessura da cobertura: 1,8 mm
  • Diâmetro Externo: 34,5 mm
  • Massa aprox.: 1476 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x400mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 400 mm²
  • Diâmetro do condutor: 23,41 mm
  • Diâmetro sobre a isolação: 31,0 mm
  • Espessura da cobertura: 1,9 mm
  • Diâmetro Externo: 38 mm
  • Massa aprox.: 1809 kg/km



Nexans XLPE-PVC AL 3.6/6kV 1x500mm2

Referência Nexans

  • Número de condutores: 1
  • Seção nominal do condutor: 500 mm²
  • Diâmetro do condutor: 26,55 mm
  • Diâmetro sobre a isolação: 34,5 mm
  • Espessura da cobertura: 2 mm
  • Diâmetro Externo: 42 mm
  • Massa aprox.: 2271 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x10mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 10 mm²
  • Diâmetro do condutor: 3,7 mm
  • Diâmetro sobre a isolação: 10,5 mm
  • Espessura da cobertura: 1,8 mm
  • Diâmetro Externo: 31 mm
  • Massa aprox.: 1020 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x16mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 16 mm²
  • Diâmetro do condutor: 4,7 mm
  • Diâmetro sobre a isolação: 11,5 mm
  • Espessura da cobertura: 1,8 mm
  • Diâmetro Externo: 33,5 mm
  • Massa aprox.: 1195 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x25mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 25 mm²
  • Diâmetro do condutor: 5,92 mm
  • Diâmetro sobre a isolação: 12,5 mm
  • Espessura da cobertura: 1,9 mm
  • Diâmetro Externo: 36,5 mm
  • Massa aprox.: 1373 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x35mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 35 mm²
  • Diâmetro do condutor: 6,97 mm
  • Diâmetro sobre a isolação: 13,5 mm
  • Espessura da cobertura: 2 mm
  • Diâmetro Externo: 39 mm
  • Massa aprox.: 1578 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x50mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 50 mm²
  • Diâmetro do condutor: 8,11 mm
  • Diâmetro sobre a isolação: 15,0 mm
  • Espessura da cobertura: 2,1 mm
  • Diâmetro Externo: 41,5 mm
  • Massa aprox.: 1810 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x70mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 70 mm²
  • Diâmetro do condutor: 9,85 mm
  • Diâmetro sobre a isolação: 16,5 mm
  • Espessura da cobertura: 2,2 mm
  • Diâmetro Externo: 45,5 mm
  • Massa aprox.: 2250 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x95mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 95 mm²
  • Diâmetro do condutor: 11,47 mm
  • Diâmetro sobre a isolação: 18,0 mm
  • Espessura da cobertura: 2,3 mm
  • Diâmetro Externo: 49,5 mm
  • Massa aprox.: 2588 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x120mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 120 mm²
  • Diâmetro do condutor: 12,9 mm
  • Diâmetro sobre a isolação: 19,5 mm
  • Espessura da cobertura: 2,4 mm
  • Diâmetro Externo: 53 mm
  • Massa aprox.: 3010 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x150mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 150 mm²
  • Diâmetro do condutor: 14,3 mm
  • Diâmetro sobre a isolação: 21,0 mm
  • Espessura da cobertura: 2,5 mm
  • Diâmetro Externo: 56 mm
  • Massa aprox.: 3530 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x185mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 185 mm²
  • Diâmetro do condutor: 16,15 mm
  • Diâmetro sobre a isolação: 23,0 mm
  • Espessura da cobertura: 2,6 mm
  • Diâmetro Externo: 60 mm
  • Massa aprox.: 3955 kg/km



Nexans XLPE-PVC AL 3.6/6kV 3x240mm2

Referência Nexans

  • Número de condutores: 3
  • Seção nominal do condutor: 240 mm²
  • Diâmetro do condutor: 18,6 mm
  • Diâmetro sobre a isolação: 25,5 mm
  • Espessura da cobertura: 2,8 mm
  • Diâmetro Externo: 67 mm
  • Massa aprox.: 5048 kg/km



Descrição

Descrição

Padrões

  • Nacional
    ABNT NBR 6251 ; ABNT NBR 7287 ; ABNT NBR NM 280

Aplicação:

O Cabo Nexans XLPE-PVC AL é projetado para circuitos isolados de alimentação e distribuição de energia em subestações, instalações industriais e comerciais. Ele pode ser instalado ao ar livre, em eletrodutos, canaletas, banco de dutos ou bandejas.

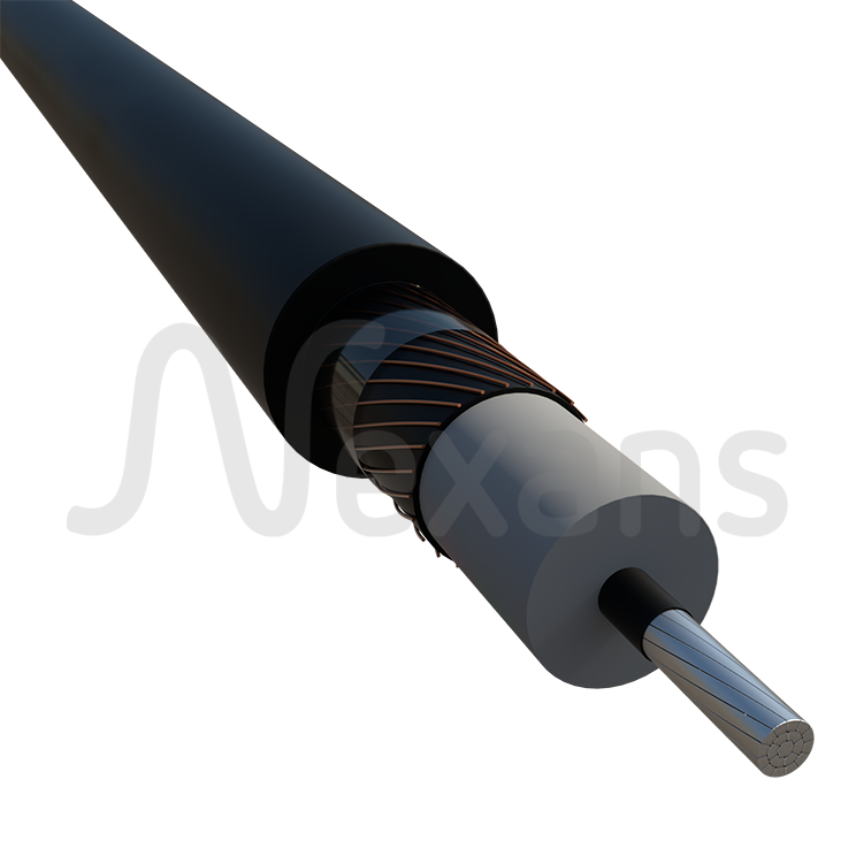

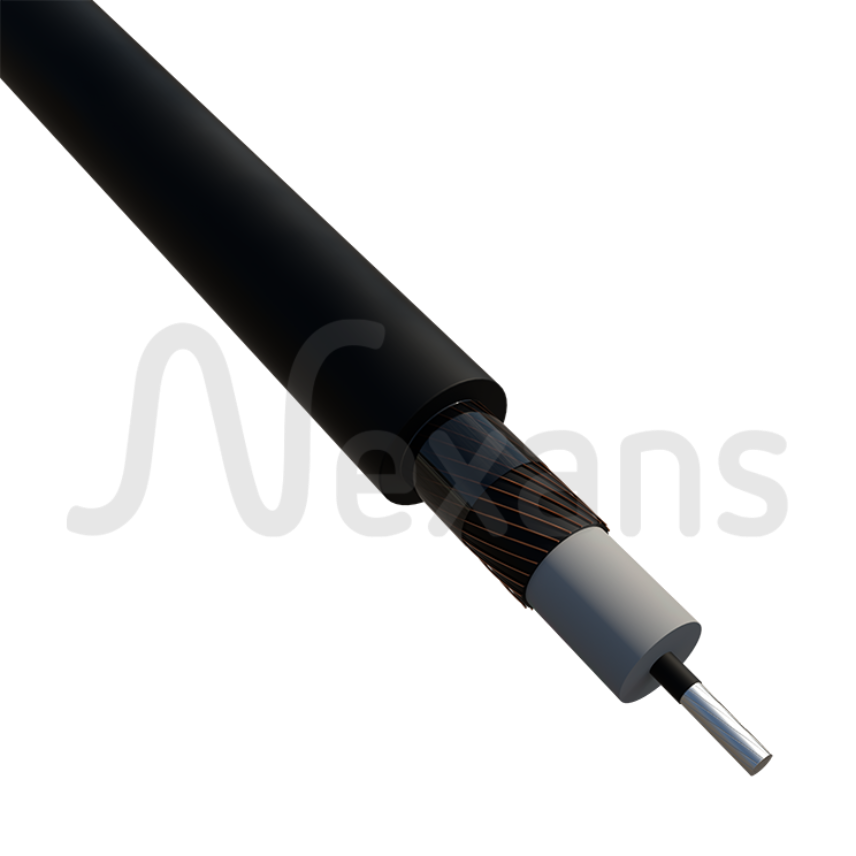

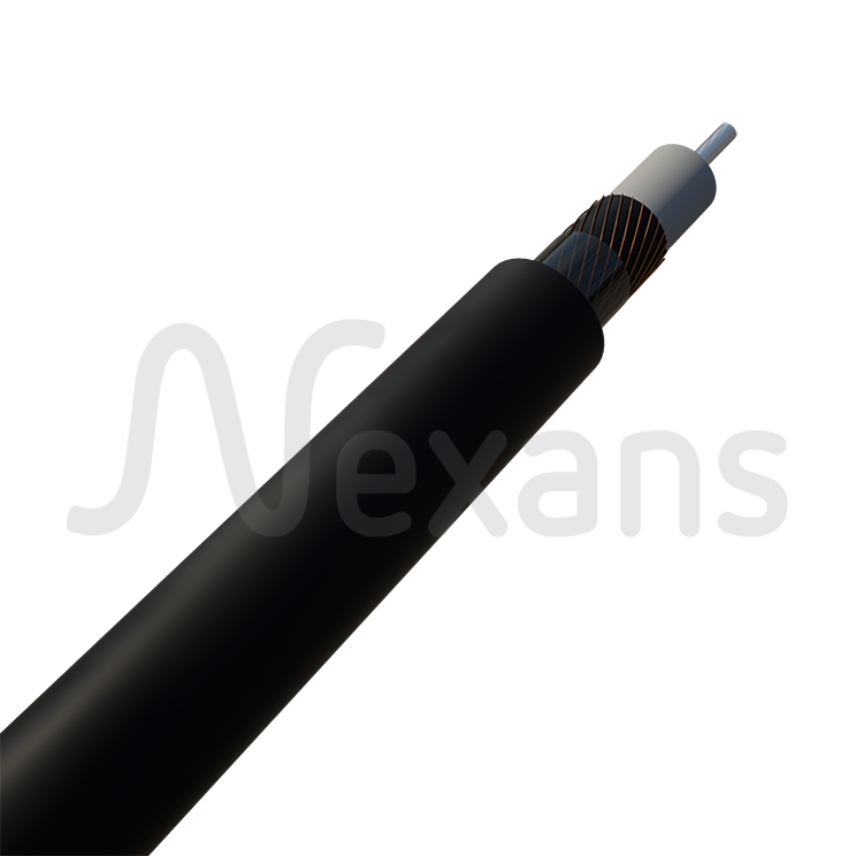

Construção:

1.Condutor: Formado por fios de alumínio liga 1350, redondo compactado, classe 2 de encordoamento, conforme NBR NM 280, condutividade MÍN. 61% IACS, opcionalemente com bloqueio, resistência à tração MÍN 130 MPa.

2.Blindagem do condutor: Composto termofixo semicondutor extrudado.

3.Isolação: Composto termofixo de Polietileno Reticulado (XLPE) para temperatura de operação no condutor de 90°C, atendendo aos requisitos físicos prescritos pela NBR 6251.

4.Blindagem da isolação: Blindagem não metálica à base de composto termofixo semicondutor.

5.Blindagem metálica: Constituída por fios de cobre, aplicados helicoidalmente sobre a blindagem da isolação, com seção mínima de 6 mm2 conforme NBR 6251. Para diferentes seções de blindagem, solicitar mediante previa consulta.

6.Cobertura: Composto termoplástico de Policloreto de Vinila (PVC) na cor preta, isento de chumbo, atendendo aos requisitos físicos prescritos pela NBR 6251, tipo ST2.





Identificação:

São fornecidos na cor preta com marcação conforme previsto pela NBR6251 e sequencial da metragem.





Regime de operação:

Os limites térmicos em regime de operação estão de acordo com a ABNT NBR 6251.

Regime permanente: 90ºC

Regime de sobrecarga: 130ºC

Regime de curto-circuito: 250ºC

Nota:

  • Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.
  • Todos os desenhos, projetos, especificações, planos e detalhes de pesos, tamanhos e dimensões contidos na documentação técnica ou comercial da Nexans são apenas indicativos e não devem vincular a Nexans ou ser tratados como constituindo uma representação por parte da Nexans, estando sujeitos a uma revisão ou atualização sistêmica sem qualquer comunicação formal ou prévia, seguindo as normas referenciadas.

Importante:

1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.

2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.

Características

Características

Características construtivas

Características construtivas

Material do condutor
Alumínio
Flexibilidade do condutor
Classe 2 de encordoamento
Formato do condutor
Redondo compactado
Isolação
XLPE
Blindagem metálica
Fios de cobre / 6mm²
Material da capa externa
PVC ST2
Cor
Preto
Sem Chumbo
Sim

Características dimensionais

Características dimensionais

Seção de blindagem
6 mm²

Características elétricas

Características elétricas

Tensão
3.6/6 kV

Características mecânicas

Características mecânicas

Resistência mecânica a impactos
Bom

Características de utilização

Características de utilização

Raio min. de curvatura
12 (xD)
Retardante à chama
IEC 60332-1
Temperatura ambiente, range
-5 ... 60 °C
Resistência à intempéries
Bom
Temperatura máxima do condutor em serviço contínuo
90 °C
Temperatura máxima em regime de sobrecarga
130 °C
Temperatura máxima do condutor em curto-circuito
250 °C
Acondicionamento
Bobina
Resistência química
Bom
