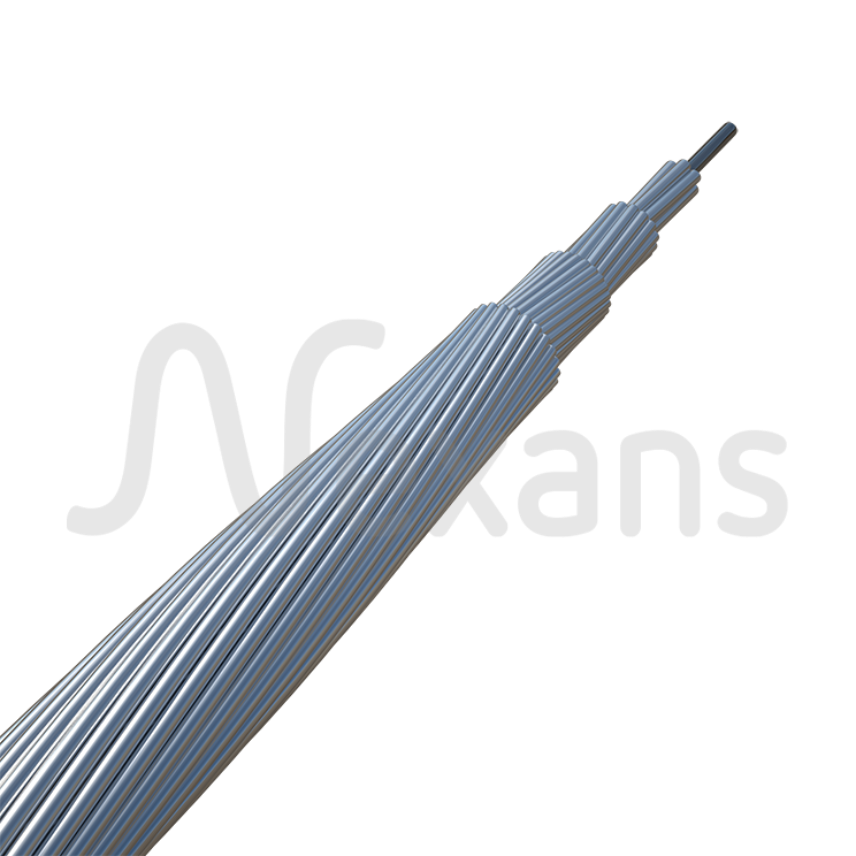

Cabos de Alumínio Nu com Alma de Aço - CAA (Série KCMIL)
Cabos de Alumínio Nu com Alma de Aço - CAA (Série KCMIL)

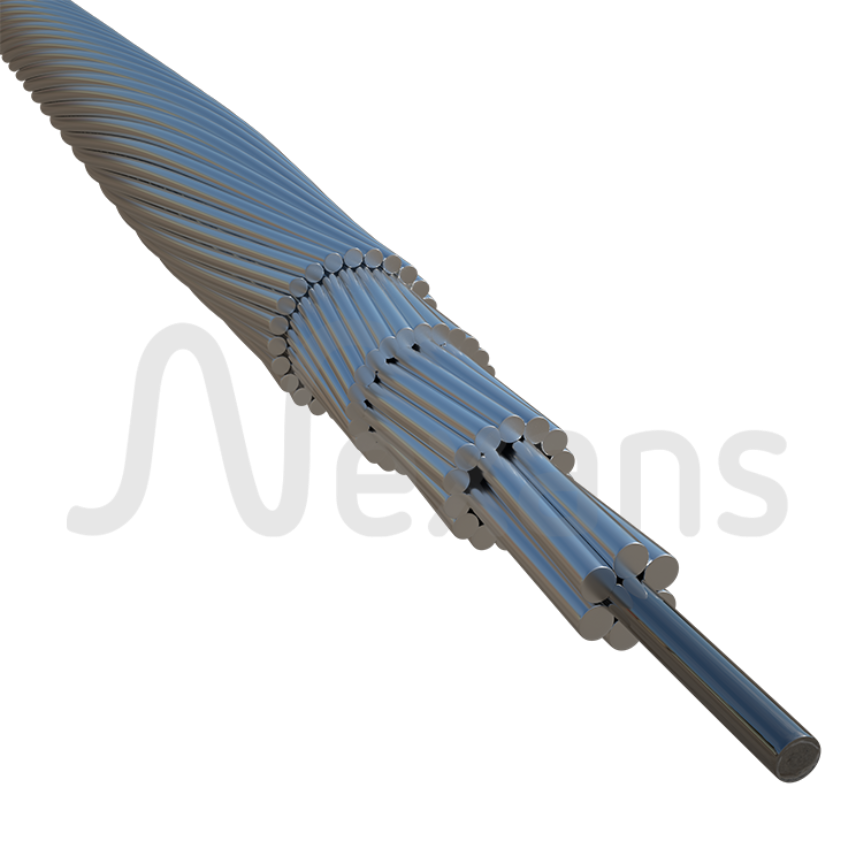

Condutor formado por uma alma de aço e coroas de fios de alumínio.
Leia maisCAA 176.9 KCM 12/7F DOTTEREL CL B
Referência Nexans 67871
- Tipo de cabo:
- Bitola: 176,9 kcmil
- Seção transversal de alumínio: 89,4 mm²
- Seção nominal do condutor: 141,56 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 3,08 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,08 mm
- Diâmetro da alma de aço: - mm
- Diâmetro do condutor: 15,4 mm
- Raio médio geométrico: - m
- Peso nominal do Alumínio (aprox.): 246,9 kg/km
- Peso nominal do aço (aprox.): - kg/km
- Massa aprox.: 654,3 kg/km
- Diâmetro externo: 15,4 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera:
CAA 176.9 KCM 12/7F DOTTEREL CLB ENGRAX.
Referência Nexans 68526
- Tipo de cabo:
- Bitola: 176,9 kcmil
- Seção transversal de alumínio: 89,4 mm²
- Seção nominal do condutor: 141,56 mm²
- Número de fios de alumínio: 12
- Diâmetro dos fios de alumínio: 3,08 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,08 mm
- Diâmetro da alma de aço: - mm
- Diâmetro do condutor: 15,4 mm
- Raio médio geométrico: - m
- Peso nominal do Alumínio (aprox.): 246,9 kg/km
- Peso nominal do aço (aprox.): - kg/km
- Massa aprox.: 666,2 kg/km
- Diâmetro externo: 15,4 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera:
CAA 266.8 KCM 18/1F WAXWING CL A
Referência Nexans 68426
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Waxwing
- Bitola: 266,8 kcmil
- Seção transversal de alumínio: 134,98 mm²
- Seção nominal do condutor: 142,48 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 3,09 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 3,09 mm
- Diâmetro da alma de aço: 3,09 mm
- Diâmetro do condutor: 15,45 mm
- Raio médio geométrico: 0,006 m
- Peso nominal do Alumínio (aprox.): 372,2 kg/km
- Peso nominal do aço (aprox.): 58,4 kg/km
- Massa aprox.: 430,6 kg/km
- Diâmetro externo: 15,45 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
Owl
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Owl
- Bitola: 266,8 kcmil
- Seção transversal de alumínio: 135,39 mm²
- Seção nominal do condutor: 153 mm²
- Número de fios de alumínio: 6
- Diâmetro dos fios de alumínio: 5,36 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 1,79 mm
- Diâmetro da alma de aço: 5,37 mm
- Diâmetro do condutor: 16,09 mm
- Raio médio geométrico: 0,00617 m
- Peso nominal do Alumínio (aprox.): 370,9 kg/km
- Peso nominal do aço (aprox.): 137 kg/km
- Massa aprox.: 507,9 kg/km
- Diâmetro externo: 16,09 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 266.8 KCM 26/7F PARTRIDGE CL A
Referência Nexans 64699
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Partridge
- Bitola: 266,8 kcmil
- Seção transversal de alumínio: 134,87 mm²
- Seção nominal do condutor: 156,86 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 2,57 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2 mm
- Diâmetro da alma de aço: 6 mm
- Diâmetro do condutor: 16,28 mm
- Raio médio geométrico: 0,00661 m
- Peso nominal do Alumínio (aprox.): 374,6 kg/km
- Peso nominal do aço (aprox.): 171,8 kg/km
- Massa aprox.: 546,4 kg/km
- Diâmetro externo: 16,28 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 300 KCM 26/7F OSTRICH CL A
Referência Nexans 68213
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Ostrich
- Bitola: 300 kcmil
- Seção transversal de alumínio: 152,19 mm²
- Seção nominal do condutor: 176,9 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 2,73 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,12 mm
- Diâmetro da alma de aço: 6,36 mm
- Diâmetro do condutor: 17,28 mm
- Raio médio geométrico: 0,00701 m
- Peso nominal do Alumínio (aprox.): 421,6 kg/km
- Peso nominal do aço (aprox.): 193 kg/km
- Massa aprox.: 614,6 kg/km
- Diâmetro externo: 17,28 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 336.4 KCM 18/1F MERLIN CL A
Referência Nexans 64715
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Merlin
- Bitola: 336,4 kcmil
- Seção transversal de alumínio: 170,22 mm²
- Seção nominal do condutor: 179,68 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 3,47 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 3,47 mm
- Diâmetro da alma de aço: 3,47 mm
- Diâmetro do condutor: 17,35 mm
- Raio médio geométrico: 0,00674 m
- Peso nominal do Alumínio (aprox.): 471,6 kg/km
- Peso nominal do aço (aprox.): 73,6 kg/km
- Massa aprox.: 545,2 kg/km
- Diâmetro externo: 17,35 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
CAA 336.4 KCM 26/7F LINNET CL A
Referência Nexans 64737
- Acondicionamento: Comprimento cortado (1942m)
- Tipo de cabo: Linnet
- Bitola: 336,4 kcmil
- Seção transversal de alumínio: 170,55 mm²
- Seção nominal do condutor: 198,38 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 2,89 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,25 mm
- Diâmetro da alma de aço: 6,75 mm
- Diâmetro do condutor: 18,31 mm
- Raio médio geométrico: 0,00742 m
- Peso nominal do Alumínio (aprox.): 473,8 kg/km
- Peso nominal do aço (aprox.): 217,4 kg/km
- Massa aprox.: 691,2 kg/km
- Diâmetro externo: 18,31 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 336.4 KCM 30/7F ORIOLE CL A
Referência Nexans 67900
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Oriole
- Bitola: 336,4 kcmil
- Seção transversal de alumínio: 170,5 mm²
- Seção nominal do condutor: 210,28 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 2,69 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,69 mm
- Diâmetro da alma de aço: 8,07 mm
- Diâmetro do condutor: 18,83 mm
- Raio médio geométrico: 0,00778 m
- Peso nominal do Alumínio (aprox.): 474,1 kg/km
- Peso nominal do aço (aprox.): 310,7 kg/km
- Massa aprox.: 784,9 kg/km
- Diâmetro externo: 18,83 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
CAA 336.4 KCM 26/7F LINNET CL B
Referência Nexans 67856
- Tipo de cabo:
- Bitola: 336,4 kcmil
- Seção transversal de alumínio: 170,56 mm²
- Seção nominal do condutor: 216,48 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 2,89 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,25 mm
- Diâmetro da alma de aço: - mm
- Diâmetro do condutor: 18,31 mm
- Raio médio geométrico: - m
- Peso nominal do Alumínio (aprox.): 473,8 kg/km
- Peso nominal do aço (aprox.): - kg/km
- Massa aprox.: 691,2 kg/km
- Diâmetro externo: 18,31 mm
- Número de condutores fase: -
- Número de fios circulares:
- Têmpera:
Chickadee
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Chickadee
- Bitola: 397,5 kcmil
- Seção transversal de alumínio: 200,93 mm²
- Seção nominal do condutor: 212,09 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 3,77 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 3,77 mm
- Diâmetro da alma de aço: 3,77 mm
- Diâmetro do condutor: 18,85 mm
- Raio médio geométrico: 0,00733 m
- Peso nominal do Alumínio (aprox.): 554 kg/km
- Peso nominal do aço (aprox.): 86,8 kg/km
- Massa aprox.: 640,8 kg/km
- Diâmetro externo: 18,85 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
Brant
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Brant
- Bitola: 397,5 kcmil
- Seção transversal de alumínio: 201,56 mm²
- Seção nominal do condutor: 227,69 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 3,27 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,18 mm
- Diâmetro da alma de aço: 6,54 mm
- Diâmetro do condutor: 19,62 mm
- Raio médio geométrico: 0,00788 m
- Peso nominal do Alumínio (aprox.): 558,4 kg/km
- Peso nominal do aço (aprox.): 204,1 kg/km
- Massa aprox.: 762,5 kg/km
- Diâmetro externo: 19,62 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 397.5 KCM 26/7F IBIS CL A
Referência Nexans 64786
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Ibis
- Bitola: 397,5 kcmil
- Seção transversal de alumínio: 201,34 mm²
- Seção nominal do condutor: 234,07 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 3,14 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,44 mm
- Diâmetro da alma de aço: 7,32 mm
- Diâmetro do condutor: 19,88 mm
- Raio médio geométrico: 0,00807 m
- Peso nominal do Alumínio (aprox.): 559,3 kg/km
- Peso nominal do aço (aprox.): 255,7 kg/km
- Massa aprox.: 815 kg/km
- Diâmetro externo: 19,88 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 397.5 KCM 30/7F LARK CL A ENGRAXADO
Referência Nexans 68360
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Lark
- Bitola: 397,5 kcmil
- Seção transversal de alumínio: 200,9 mm²
- Seção nominal do condutor: 247,78 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 2,92 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,92 mm
- Diâmetro da alma de aço: 8,76 mm
- Diâmetro do condutor: 20,44 mm
- Raio médio geométrico: 0,00846 m
- Peso nominal do Alumínio (aprox.): 557,9 kg/km
- Peso nominal do aço (aprox.): 366,2 kg/km
- Massa aprox.: 934,8 kg/km
- Diâmetro externo: 20,44 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
CAA 477 KCM 18/1F PELICAN CL A
Referência Nexans 68355
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Pelican
- Bitola: 477 kcmil
- Seção transversal de alumínio: 242,31 mm²
- Seção nominal do condutor: 255,77 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 4,14 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 4,14 mm
- Diâmetro da alma de aço: 4,14 mm
- Diâmetro do condutor: 20,7 mm
- Raio médio geométrico: 0,00803 m
- Peso nominal do Alumínio (aprox.): 668,1 kg/km
- Peso nominal do aço (aprox.): 104,7 kg/km
- Massa aprox.: 772,8 kg/km
- Diâmetro externo: 20,7 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
CAA 477 KCM 24/7F FLICKER CL A
Referência Nexans 64515
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Flicker
- Bitola: 477 kcmil
- Seção transversal de alumínio: 241,58 mm²
- Seção nominal do condutor: 272,98 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 3,58 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,39 mm
- Diâmetro da alma de aço: 7,17 mm
- Diâmetro do condutor: 21,49 mm
- Raio médio geométrico: 0,00863 m
- Peso nominal do Alumínio (aprox.): 669,3 kg/km
- Peso nominal do aço (aprox.): 245,3 kg/km
- Massa aprox.: 914,6 kg/km
- Diâmetro externo: 21,49 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 477 KCM 26/7F HAWK CL A
Referência Nexans 64538
- Acondicionamento: Comprimento cortado (2475m)
- Tipo de cabo: Hawk
- Bitola: 477 kcmil
- Seção transversal de alumínio: 241,65 mm²
- Seção nominal do condutor: 281,14 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 3,44 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,68 mm
- Diâmetro da alma de aço: 8,04 mm
- Diâmetro do condutor: 21,8 mm
- Raio médio geométrico: 0,00884 m
- Peso nominal do Alumínio (aprox.): 671,3 kg/km
- Peso nominal do aço (aprox.): 308,5 kg/km
- Massa aprox.: 979,7 kg/km
- Diâmetro externo: 21,8 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 477 KCM 30/7F HEN CL A
Referência Nexans 67388
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Hen
- Bitola: 477 kcmil
- Seção transversal de alumínio: 241,27 mm²
- Seção nominal do condutor: 297,57 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,2 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,2 mm
- Diâmetro da alma de aço: 9,6 mm
- Diâmetro do condutor: 22,4 mm
- Raio médio geométrico: 0,00926 m
- Peso nominal do Alumínio (aprox.): 671 kg/km
- Peso nominal do aço (aprox.): 439,8 kg/km
- Massa aprox.: 1111 kg/km
- Diâmetro externo: 22,4 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
CAA 556.5 KCM 18/1F OSPREY CL A
Referência Nexans 68069
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Osprey
- Bitola: 556,5 kcmil
- Seção transversal de alumínio: 282,47 mm²
- Seção nominal do condutor: 298,16 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 4,47 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 4,47 mm
- Diâmetro da alma de aço: 4,47 mm
- Diâmetro do condutor: 22,35 mm
- Raio médio geométrico: 0,00867 m
- Peso nominal do Alumínio (aprox.): 782,7 kg/km
- Peso nominal do aço (aprox.): 122,1 kg/km
- Massa aprox.: 904,8 kg/km
- Diâmetro externo: 22,35 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
CAA 556.5 KCM 24/7F PARAKEET CL A
Referência Nexans 68407
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Parakeet
- Bitola: 556,5 kcmil
- Seção transversal de alumínio: 282,31 mm²
- Seção nominal do condutor: 318,91 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 3,87 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,58 mm
- Diâmetro da alma de aço: 7,74 mm
- Diâmetro do condutor: 23,22 mm
- Raio médio geométrico: 0,00932 m
- Peso nominal do Alumínio (aprox.): 783,8 kg/km
- Peso nominal do aço (aprox.): 285,9 kg/km
- Massa aprox.: 1070 kg/km
- Diâmetro externo: 23,22 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 556.5 KCM 26/7F DOVE CL A
Referência Nexans 68270
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Dove
- Bitola: 556,5 kcmil
- Seção transversal de alumínio: 282,59 mm²
- Seção nominal do condutor: 328,51 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 3,72 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,89 mm
- Diâmetro da alma de aço: 8,67 mm
- Diâmetro do condutor: 23,55 mm
- Raio médio geométrico: 0,0955 m
- Peso nominal do Alumínio (aprox.): 785,1 kg/km
- Peso nominal do aço (aprox.): 358,7 kg/km
- Massa aprox.: 1144 kg/km
- Diâmetro externo: 23,55 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 556.5 KCM 30/7F EAGLE CL A
Referência Nexans 68427
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Eagle
- Bitola: 556,5 kcmil
- Seção transversal de alumínio: 282,07 mm²
- Seção nominal do condutor: 347,89 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,46 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,46 mm
- Diâmetro da alma de aço: 10,38 mm
- Diâmetro do condutor: 24,22 mm
- Raio médio geométrico: 0,01 m
- Peso nominal do Alumínio (aprox.): 784,3 kg/km
- Peso nominal do aço (aprox.): 514,1 kg/km
- Massa aprox.: 1298 kg/km
- Diâmetro externo: 24,22 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
CAA 605 KCM 24/7F PEACOCK CL A
Referência Nexans 68659
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Peacock
- Bitola: 605 kcmil
- Seção transversal de alumínio: 306,13 mm²
- Seção nominal do condutor: 345,91 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 4,03 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,58 mm
- Diâmetro da alma de aço: 8,07 mm
- Diâmetro do condutor: 24,19 mm
- Raio médio geométrico: 0,00972 m
- Peso nominal do Alumínio (aprox.): 849,9 kg/km
- Peso nominal do aço (aprox.): 310,7 kg/km
- Massa aprox.: 1161 kg/km
- Diâmetro externo: 24,19 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 605 KCM 26/7F SQUAB CL A
Referência Nexans 68607
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Squab
- Bitola: 605 kcmil
- Seção transversal de alumínio: 305,83 mm²
- Seção nominal do condutor: 355,64 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 3,87 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,01 mm
- Diâmetro da alma de aço: 9,03 mm
- Diâmetro do condutor: 24,51 mm
- Raio médio geométrico: 0,00996 m
- Peso nominal do Alumínio (aprox.): 847,2 kg/km
- Peso nominal do aço (aprox.): 389,1 kg/km
- Massa aprox.: 1236 kg/km
- Diâmetro externo: 24,51 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Wood Duck
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Wood Duck
- Bitola: 605 kcmil
- Seção transversal de alumínio: 307,06 mm²
- Seção nominal do condutor: 378,71 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,61 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,61 mm
- Diâmetro da alma de aço: 10,83 mm
- Diâmetro do condutor: 25,27 mm
- Raio médio geométrico: 0,01043 m
- Peso nominal do Alumínio (aprox.): 852,8 kg/km
- Peso nominal do aço (aprox.): 559,7 kg/km
- Massa aprox.: 1412,5 kg/km
- Diâmetro externo: 25,27 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
Teal
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Teal
- Bitola: 605 kcmil
- Seção transversal de alumínio: 307,06 mm²
- Seção nominal do condutor: 376,68 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,61 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,16 mm
- Diâmetro da alma de aço: 10,8 mm
- Diâmetro do condutor: 25,24 mm
- Raio médio geométrico: 0,01043 m
- Peso nominal do Alumínio (aprox.): 852,8 kg/km
- Peso nominal do aço (aprox.): 544,9 kg/km
- Massa aprox.: 1397,7 kg/km
- Diâmetro externo: 25,24 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 605 KCM 54/7F DUCK CL A
Referência Nexans 67433
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Duck
- Bitola: 605 kcmil
- Seção transversal de alumínio: 306,89 mm²
- Seção nominal do condutor: 346,67 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 2,69 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,69 mm
- Diâmetro da alma de aço: 8,07 mm
- Diâmetro do condutor: 24,21 mm
- Raio médio geométrico: 0,0098 m
- Peso nominal do Alumínio (aprox.): 850,1 kg/km
- Peso nominal do aço (aprox.): 310,7 kg/km
- Massa aprox.: 1161 kg/km
- Diâmetro externo: 24,21 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 636 KCM 18/1F KINGBIRD CL A
Referência Nexans 68359
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Kingbird
- Bitola: 636 kcmil
- Seção transversal de alumínio: 323,01 mm²
- Seção nominal do condutor: 340,96 mm²
- Número de fios de alumínio: 18
- Diâmetro dos fios de alumínio: 4,78 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 4,77 mm
- Diâmetro da alma de aço: 4,78 mm
- Diâmetro do condutor: 23,89 mm
- Raio médio geométrico: 0,00927 m
- Peso nominal do Alumínio (aprox.): 890,7 kg/km
- Peso nominal do aço (aprox.): 139,6 kg/km
- Massa aprox.: 1030 kg/km
- Diâmetro externo: 23,89 mm
- Número de condutores fase: 1
- Número de fios circulares: 19
- Têmpera: 1350-H19
Swift
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Swift
- Bitola: 636 kcmil
- Seção transversal de alumínio: 322,25 mm²
- Seção nominal do condutor: 331,2 mm²
- Número de fios de alumínio: 36
- Diâmetro dos fios de alumínio: 3,38 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 3,38 mm
- Diâmetro da alma de aço: 3,38 mm
- Diâmetro do condutor: 23,6 mm
- Raio médio geométrico: 0,00919 m
- Peso nominal do Alumínio (aprox.): 888,5 kg/km
- Peso nominal do aço (aprox.): 69,6 kg/km
- Massa aprox.: 958,1 kg/km
- Diâmetro externo: 23,6 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
CAA 636 KCM 24/7F ROOK CL A
Referência Nexans 67465
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Rook
- Bitola: 636 kcmil
- Seção transversal de alumínio: 323,07 mm²
- Seção nominal do condutor: 364,95 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 4,14 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,76 mm
- Diâmetro da alma de aço: 8,28 mm
- Diâmetro do condutor: 24,84 mm
- Raio médio geométrico: 0,00997 m
- Peso nominal do Alumínio (aprox.): 897,2 kg/km
- Peso nominal do aço (aprox.): 327,1 kg/km
- Massa aprox.: 1224 kg/km
- Diâmetro externo: 24,84 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 636 KCM 26/7F GROSBEAK CL A
Referência Nexans 64718
- Acondicionamento: Comprimento cortado (2100m)
- Tipo de cabo: Grosbeak
- Bitola: 636 kcmil
- Seção transversal de alumínio: 321,84 mm²
- Seção nominal do condutor: 374,33 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 3,97 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,09 mm
- Diâmetro da alma de aço: 9,27 mm
- Diâmetro do condutor: 25,15 mm
- Raio médio geométrico: 0,01021 m
- Peso nominal do Alumínio (aprox.): 894,1 kg/km
- Peso nominal do aço (aprox.): 410 kg/km
- Massa aprox.: 1304 kg/km
- Diâmetro externo: 25,15 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Scoter
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Scoter
- Bitola: 636 kcmil
- Seção transversal de alumínio: 322,56 mm²
- Seção nominal do condutor: 397,82 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,7 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,7 mm
- Diâmetro da alma de aço: 11,1 mm
- Diâmetro do condutor: 25,9 mm
- Raio médio geométrico: 0,0107 m
- Peso nominal do Alumínio (aprox.): 895,9 kg/km
- Peso nominal do aço (aprox.): 587,3 kg/km
- Massa aprox.: 1483,8 kg/km
- Diâmetro externo: 25,9 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
Egret
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Egret
- Bitola: 636 kcmil
- Seção transversal de alumínio: 322,56 mm²
- Seção nominal do condutor: 396,1 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,7 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,22 mm
- Diâmetro da alma de aço: 11,1 mm
- Diâmetro do condutor: 25,9 mm
- Raio médio geométrico: 0,0107 m
- Peso nominal do Alumínio (aprox.): 895,9 kg/km
- Peso nominal do aço (aprox.): 575,6 kg/km
- Massa aprox.: 1471,5 kg/km
- Diâmetro externo: 25,9 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Goose
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Goose
- Bitola: 636 kcmil
- Seção transversal de alumínio: 323,07 mm²
- Seção nominal do condutor: 364,95 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 2,76 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,76 mm
- Diâmetro da alma de aço: 8,28 mm
- Diâmetro do condutor: 24,84 mm
- Raio médio geométrico: 0,01004 m
- Peso nominal do Alumínio (aprox.): 895,1 kg/km
- Peso nominal do aço (aprox.): 327,1 kg/km
- Massa aprox.: 1222,2 kg/km
- Diâmetro externo: 24,84 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 666.6 KCM 24/7F FLAMINGO CL A
Referência Nexans 68155
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Flamingo
- Bitola: 666,6 kcmil
- Seção transversal de alumínio: 337,27 mm²
- Seção nominal do condutor: 380,99 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 4,23 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,82 mm
- Diâmetro da alma de aço: 8,46 mm
- Diâmetro do condutor: 25,38 mm
- Raio médio geométrico: 0,0102 m
- Peso nominal do Alumínio (aprox.): 934,6 kg/km
- Peso nominal do aço (aprox.): 341,5 kg/km
- Massa aprox.: 1276 kg/km
- Diâmetro externo: 25,38 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Gannet
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Gannet
- Bitola: 666,6 kcmil
- Seção transversal de alumínio: 338,26 mm²
- Seção nominal do condutor: 393,16 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 4,07 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,16 mm
- Diâmetro da alma de aço: 9,48 mm
- Diâmetro do condutor: 25,76 mm
- Raio médio geométrico: 0,01045 m
- Peso nominal do Alumínio (aprox.): 937,2 kg/km
- Peso nominal do aço (aprox.): 428,8 kg/km
- Massa aprox.: 1366 kg/km
- Diâmetro externo: 25,76 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Stilt
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Stilt
- Bitola: 715,5 kcmil
- Seção transversal de alumínio: 363,27 mm²
- Seção nominal do condutor: 410,15 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 4,39 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,92 mm
- Diâmetro da alma de aço: 8,76 mm
- Diâmetro do condutor: 26,32 mm
- Raio médio geométrico: 0,01057 m
- Peso nominal do Alumínio (aprox.): 1006,5 kg/km
- Peso nominal do aço (aprox.): 366,2 kg/km
- Massa aprox.: 1372,7 kg/km
- Diâmetro externo: 26,32 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 715.5 KCM 26/7F STARLING CL A
Referência Nexans 64649
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Starling
- Bitola: 715,5 kcmil
- Seção transversal de alumínio: 361,93 mm²
- Seção nominal do condutor: 421,08 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 4,21 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,28 mm
- Diâmetro da alma de aço: 9,84 mm
- Diâmetro do condutor: 26,68 mm
- Raio médio geométrico: 0,01083 m
- Peso nominal do Alumínio (aprox.): 1006 kg/km
- Peso nominal do aço (aprox.): 462 kg/km
- Massa aprox.: 1468 kg/km
- Diâmetro externo: 26,68 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Redwing
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Redwing
- Bitola: 715,5 kcmil
- Seção transversal de alumínio: 362,06 mm²
- Seção nominal do condutor: 446,47 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 3,92 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,35 mm
- Diâmetro da alma de aço: 11,75 mm
- Diâmetro do condutor: 27,43 mm
- Raio médio geométrico: 0,01134 m
- Peso nominal do Alumínio (aprox.): 1005,6 kg/km
- Peso nominal do aço (aprox.): 645 kg/km
- Massa aprox.: 1650,6 kg/km
- Diâmetro externo: 27,43 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Coot
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Coot
- Bitola: 795 kcmil
- Seção transversal de alumínio: 402,71 mm²
- Seção nominal do condutor: 413,9 mm²
- Número de fios de alumínio: 36
- Diâmetro dos fios de alumínio: 3,774 mm
- Número de fios de aço: 1
- Diâmetro dos fios de aço: 3,774 mm
- Diâmetro da alma de aço: 3,77 mm
- Diâmetro do condutor: 26,4 mm
- Raio médio geométrico: 0,01092 m
- Peso nominal do Alumínio (aprox.): 1110,3 kg/km
- Peso nominal do aço (aprox.): 87 kg/km
- Massa aprox.: 1197,3 kg/km
- Diâmetro externo: 26,4 mm
- Número de condutores fase: 1
- Número de fios circulares: 37
- Têmpera: 1350-H19
Cuckoo
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Cuckoo
- Bitola: 795 kcmil
- Seção transversal de alumínio: 402,23 mm²
- Seção nominal do condutor: 454,48 mm²
- Número de fios de alumínio: 24
- Diâmetro dos fios de alumínio: 4,62 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,08 mm
- Diâmetro da alma de aço: 9,24 mm
- Diâmetro do condutor: 27,72 mm
- Raio médio geométrico: 0,01114 m
- Peso nominal do Alumínio (aprox.): 1114,7 kg/km
- Peso nominal do aço (aprox.): 407,3 kg/km
- Massa aprox.: 1522 kg/km
- Diâmetro externo: 27,72 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 795 KCM 26/7F DRAKE CL A
Referência Nexans 64719
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Drake
- Bitola: 795 kcmil
- Seção transversal de alumínio: 402,56 mm²
- Seção nominal do condutor: 468 mm²
- Número de fios de alumínio: 26
- Diâmetro dos fios de alumínio: 4,44 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,45 mm
- Diâmetro da alma de aço: 10,35 mm
- Diâmetro do condutor: 28,11 mm
- Raio médio geométrico: 0,01142 m
- Peso nominal do Alumínio (aprox.): 1118 kg/km
- Peso nominal do aço (aprox.): 512,2 kg/km
- Massa aprox.: 1629 kg/km
- Diâmetro externo: 28,11 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Mallard
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Mallard
- Bitola: 795 kcmil
- Seção transversal de alumínio: 403,84 mm²
- Seção nominal do condutor: 495,62 mm²
- Número de fios de alumínio: 30
- Diâmetro dos fios de alumínio: 4,14 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,48 mm
- Diâmetro da alma de aço: 12,4 mm
- Diâmetro do condutor: 28,96 mm
- Raio médio geométrico: 0,01196 m
- Peso nominal do Alumínio (aprox.): 1121,6 kg/km
- Peso nominal do aço (aprox.): 718,3 kg/km
- Massa aprox.: 1838,9 kg/km
- Diâmetro externo: 28,96 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 795 KCM 45/7F TERN CL A
Referência Nexans 64787
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Tern
- Bitola: 795 kcmil
- Seção transversal de alumínio: 403,77 mm²
- Seção nominal do condutor: 431,6 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 3,38 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,25 mm
- Diâmetro da alma de aço: 6,75 mm
- Diâmetro do condutor: 27,03 mm
- Raio médio geométrico: 0,01072 m
- Peso nominal do Alumínio (aprox.): 1120 kg/km
- Peso nominal do aço (aprox.): 217,4 kg/km
- Massa aprox.: 1337 kg/km
- Diâmetro externo: 27,03 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Condor
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Condor
- Bitola: 795 kcmil
- Seção transversal de alumínio: 402,33 mm²
- Seção nominal do condutor: 454,48 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,08 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,08 mm
- Diâmetro da alma de aço: 9,24 mm
- Diâmetro do condutor: 27,72 mm
- Raio médio geométrico: 0,01123 m
- Peso nominal do Alumínio (aprox.): 1114,7 kg/km
- Peso nominal do aço (aprox.): 407,63 kg/km
- Massa aprox.: 1522 kg/km
- Diâmetro externo: 27,72 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 900 KCM 45/7F RUDDY CL A
Referência Nexans 64690
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Ruddy
- Bitola: 900 kcmil
- Seção transversal de alumínio: 455,5 mm²
- Seção nominal do condutor: 487,17 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 3,59 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,4 mm
- Diâmetro da alma de aço: 7,2 mm
- Diâmetro do condutor: 28,74 mm
- Raio médio geométrico: 0,01141 m
- Peso nominal do Alumínio (aprox.): 1264 kg/km
- Peso nominal do aço (aprox.): 247,4 kg/km
- Massa aprox.: 1511 kg/km
- Diâmetro externo: 28,74 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Canary
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Canary
- Bitola: 900 kcmil
- Seção transversal de alumínio: 456,28 mm²
- Seção nominal do condutor: 515,43 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,28 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,28 mm
- Diâmetro da alma de aço: 9,84 mm
- Diâmetro do condutor: 29,52 mm
- Raio médio geométrico: 0,01195 m
- Peso nominal do Alumínio (aprox.): 1264,2 kg/km
- Peso nominal do aço (aprox.): 462 kg/km
- Massa aprox.: 1522 kg/km
- Diâmetro externo: 29,52 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 954 KCM 45/7F RAIL CL A
Referência Nexans 64693
- Acondicionamento: Comprimento cortado (2000m)
- Tipo de cabo: Rail
- Bitola: 954 kcmil
- Seção transversal de alumínio: 483,85 mm²
- Seção nominal do condutor: 517,39 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 3,7 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,47 mm
- Diâmetro da alma de aço: 7,41 mm
- Diâmetro do condutor: 29,61 mm
- Raio médio geométrico: 0,01174 m
- Peso nominal do Alumínio (aprox.): 1343 kg/km
- Peso nominal do aço (aprox.): 262 kg/km
- Massa aprox.: 1605 kg/km
- Diâmetro externo: 29,61 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 954 KCM 54/7F CARDINAL CL A
Referência Nexans 68156
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Cardinal
- Bitola: 954 kcmil
- Seção transversal de alumínio: 484,53 mm²
- Seção nominal do condutor: 547,34 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,38 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,38 mm
- Diâmetro da alma de aço: 10,14 mm
- Diâmetro do condutor: 30,42 mm
- Raio médio geométrico: 0,0123 m
- Peso nominal do Alumínio (aprox.): 1346 kg/km
- Peso nominal do aço (aprox.): 490,6 kg/km
- Massa aprox.: 1837 kg/km
- Diâmetro externo: 30,42 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 1033.5 KCM 45/7F ORTOLAN CL A
Referência Nexans 68413
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Ortolan
- Bitola: 1033,5 kcmil
- Seção transversal de alumínio: 523,87 mm²
- Seção nominal do condutor: 560,18 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 3,85 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,57 mm
- Diâmetro da alma de aço: 7,71 mm
- Diâmetro do condutor: 30,81 mm
- Raio médio geométrico: 0,01222 m
- Peso nominal do Alumínio (aprox.): 1451 kg/km
- Peso nominal do aço (aprox.): 283,6 kg/km
- Massa aprox.: 1735 kg/km
- Diâmetro externo: 30,81 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 1033.5 KCM 54/7F CURLEW CL A
Referência Nexans 64748
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Curlew
- Bitola: 1033,5 kcmil
- Seção transversal de alumínio: 522,57 mm²
- Seção nominal do condutor: 590,25 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,51 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,51 mm
- Diâmetro da alma de aço: 10,53 mm
- Diâmetro do condutor: 31,59 mm
- Raio médio geométrico: 0,0128 m
- Peso nominal do Alumínio (aprox.): 1450 kg/km
- Peso nominal do aço (aprox.): 529 kg/km
- Massa aprox.: 1979 kg/km
- Diâmetro externo: 31,59 mm
- Número de condutores fase: 1
- Número de fios circulares: 61
- Têmpera: 1350-H19
CAA 1113 KCM 45/7F BLUEJAY CL A
Referência Nexans 64790
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Bluejay
- Bitola: 1113 kcmil
- Seção transversal de alumínio: 565,49 mm²
- Seção nominal do condutor: 604,39 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,66 mm
- Diâmetro da alma de aço: 7,98 mm
- Diâmetro do condutor: 31,98 mm
- Raio médio geométrico: 0,01269 m
- Peso nominal do Alumínio (aprox.): 1569 kg/km
- Peso nominal do aço (aprox.): 303,9 kg/km
- Massa aprox.: 1873 kg/km
- Diâmetro externo: 31,98 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Finch
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Finch
- Bitola: 1113 kcmil
- Seção transversal de alumínio: 565,03 mm²
- Seção nominal do condutor: 636,6 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,65 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,19 mm
- Diâmetro da alma de aço: 10,95 mm
- Diâmetro do condutor: 32,85 mm
- Raio médio geométrico: 0,01329 m
- Peso nominal do Alumínio (aprox.): 1573,1 kg/km
- Peso nominal do aço (aprox.): 560,2 kg/km
- Massa aprox.: 2133,3 kg/km
- Diâmetro externo: 32,85 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 1192.5 KCM 45/7F BUNTING CL A
Referência Nexans 68596
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Bunting
- Bitola: 1192,5 kcmil
- Seção transversal de alumínio: 605,76 mm²
- Seção nominal do condutor: 647,64 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,14 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,76 mm
- Diâmetro da alma de aço: 8,27 mm
- Diâmetro do condutor: 33,12 mm
- Raio médio geométrico: 0,01313 m
- Peso nominal do Alumínio (aprox.): 1681 kg/km
- Peso nominal do aço (aprox.): 327,1 kg/km
- Massa aprox.: 2008 kg/km
- Diâmetro externo: 33,12 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Grackle
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Grackle
- Bitola: 1192,5 kcmil
- Seção transversal de alumínio: 602,79 mm²
- Seção nominal do condutor: 679,68 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,77 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,27 mm
- Diâmetro da alma de aço: 11,35 mm
- Diâmetro do condutor: 33,97 mm
- Raio médio geométrico: 0,01376 m
- Peso nominal do Alumínio (aprox.): 1678,2 kg/km
- Peso nominal do aço (aprox.): 601,8 kg/km
- Massa aprox.: 2280 kg/km
- Diâmetro externo: 33,97 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 1272 KCM 45/7F BITTERN CL A
Referência Nexans 68309
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Bittern
- Bitola: 1272 kcmil
- Seção transversal de alumínio: 644,41 mm²
- Seção nominal do condutor: 689,07 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,27 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,85 mm
- Diâmetro da alma de aço: 8,54 mm
- Diâmetro do condutor: 34,17 mm
- Raio médio geométrico: 0,01356 m
- Peso nominal do Alumínio (aprox.): 1786 kg/km
- Peso nominal do aço (aprox.): 348,8 kg/km
- Massa aprox.: 2135 kg/km
- Diâmetro externo: 34,17 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Pheasant
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Pheasant
- Bitola: 1272 kcmil
- Seção transversal de alumínio: 645,08 mm²
- Seção nominal do condutor: 726,79 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 3,9 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,34 mm
- Diâmetro da alma de aço: 11,7 mm
- Diâmetro do condutor: 35,1 mm
- Raio médio geométrico: 0,01421 m
- Peso nominal do Alumínio (aprox.): 1795 kg/km
- Peso nominal do aço (aprox.): 639,5 kg/km
- Massa aprox.: 2435,5 kg/km
- Diâmetro externo: 35,1 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Dipper
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Dipper
- Bitola: 1351 kcmil
- Seção transversal de alumínio: 684,24 mm²
- Seção nominal do condutor: 731,44 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,4 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,93 mm
- Diâmetro da alma de aço: 8,8 mm
- Diâmetro do condutor: 35,19 mm
- Raio médio geométrico: 0,01398 m
- Peso nominal do Alumínio (aprox.): 1895,7 kg/km
- Peso nominal do aço (aprox.): 368,7 kg/km
- Massa aprox.: 2264,4 kg/km
- Diâmetro externo: 35,19 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Martin
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Martin
- Bitola: 1351 kcmil
- Seção transversal de alumínio: 685,39 mm²
- Seção nominal do condutor: 772,06 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 4,02 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,41 mm
- Diâmetro da alma de aço: 12,05 mm
- Diâmetro do condutor: 36,17 mm
- Raio médio geométrico: 0,01464 m
- Peso nominal do Alumínio (aprox.): 1908,2 kg/km
- Peso nominal do aço (aprox.): 678,4 kg/km
- Massa aprox.: 2586,5 kg/km
- Diâmetro externo: 36,17 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 1431 KCM 45/7F BOBOLINK CL A
Referência Nexans 68668
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Bobolink
- Bitola: 1431 kcmil
- Seção transversal de alumínio: 725,27 mm²
- Seção nominal do condutor: 775,41 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,53 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,02 mm
- Diâmetro da alma de aço: 9,06 mm
- Diâmetro do condutor: 36,24 mm
- Raio médio geométrico: 0,01438 m
- Peso nominal do Alumínio (aprox.): 2012 kg/km
- Peso nominal do aço (aprox.): 391,7 kg/km
- Massa aprox.: 2404 kg/km
- Diâmetro externo: 36,24 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Plover
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Plover
- Bitola: 1431 kcmil
- Seção transversal de alumínio: 726,92 mm²
- Seção nominal do condutor: 818,7 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 4,14 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,48 mm
- Diâmetro da alma de aço: 12,4 mm
- Diâmetro do condutor: 37,24 mm
- Raio médio geométrico: 0,01507 m
- Peso nominal do Alumínio (aprox.): 2023,8 kg/km
- Peso nominal do aço (aprox.): 718,3 kg/km
- Massa aprox.: 2742,1 kg/km
- Diâmetro externo: 37,24 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Nuthatch
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Nuthatch
- Bitola: 1510 kcmil
- Seção transversal de alumínio: 764,2 mm²
- Seção nominal do condutor: 817,03 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,65 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,1 mm
- Diâmetro da alma de aço: 9,3 mm
- Diâmetro do condutor: 37,2 mm
- Raio médio geométrico: 0,01477 m
- Peso nominal do Alumínio (aprox.): 2117,3 kg/km
- Peso nominal do aço (aprox.): 412,7 kg/km
- Massa aprox.: 2530 kg/km
- Diâmetro externo: 37,2 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Parrot
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Parrot
- Bitola: 1510 kcmil
- Seção transversal de alumínio: 766,06 mm²
- Seção nominal do condutor: 863,09 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 4,25 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,55 mm
- Diâmetro da alma de aço: 12,74 mm
- Diâmetro do condutor: 38,25 mm
- Raio médio geométrico: 0,01548 m
- Peso nominal do Alumínio (aprox.): 2132,8 kg/km
- Peso nominal do aço (aprox.): 759,4 kg/km
- Massa aprox.: 2892,2 kg/km
- Diâmetro externo: 38,25 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 1590 KCM 45/7F LAPWING CL A
Referência Nexans 68308
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Lapwing
- Bitola: 1590 kcmil
- Seção transversal de alumínio: 807,53 mm²
- Seção nominal do condutor: 863,13 mm²
- Número de fios de alumínio: 45
- Diâmetro dos fios de alumínio: 4,78 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 3,18 mm
- Diâmetro da alma de aço: 9,55 mm
- Diâmetro do condutor: 38,22 mm
- Raio médio geométrico: 0,01516 m
- Peso nominal do Alumínio (aprox.): 2241 kg/km
- Peso nominal do aço (aprox.): 434,3 kg/km
- Massa aprox.: 2675 kg/km
- Diâmetro externo: 38,22 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Falcon
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Falcon
- Bitola: 1590 kcmil
- Seção transversal de alumínio: 806,23 mm²
- Seção nominal do condutor: 908,66 mm²
- Número de fios de alumínio: 54
- Diâmetro dos fios de alumínio: 4,36 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,62 mm
- Diâmetro da alma de aço: 13,1 mm
- Diâmetro do condutor: 39,26 mm
- Raio médio geométrico: 0,01589 m
- Peso nominal do Alumínio (aprox.): 2244,6 kg/km
- Peso nominal do aço (aprox.): 801,7 kg/km
- Massa aprox.: 3046,3 kg/km
- Diâmetro externo: 39,26 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Chukar
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Chukar
- Bitola: 1780 kcmil
- Seção transversal de alumínio: 903,18 mm²
- Seção nominal do condutor: 976,72 mm²
- Número de fios de alumínio: 84
- Diâmetro dos fios de alumínio: 3,7 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,22 mm
- Diâmetro da alma de aço: 11,1 mm
- Diâmetro do condutor: 40,7 mm
- Raio médio geométrico: 0,01628 m
- Peso nominal do Alumínio (aprox.): 2514,5 kg/km
- Peso nominal do aço (aprox.): 575,6 kg/km
- Massa aprox.: 3090,1 kg/km
- Diâmetro externo: 40,7 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 2156 KCM 84/19F BLUEBIRD CL A
Referência Nexans 64712
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Bluebird
- Bitola: 2156 kcmil
- Seção transversal de alumínio: - mm²
- Seção nominal do condutor: 1181,69 mm²
- Número de fios de alumínio: 84
- Diâmetro dos fios de alumínio: 4,07 mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,44 mm
- Diâmetro da alma de aço: 12,2 mm
- Diâmetro do condutor: 44,76 mm
- Raio médio geométrico: 0,01791 m
- Peso nominal do Alumínio (aprox.): 3043 kg/km
- Peso nominal do aço (aprox.): 695,3 kg/km
- Massa aprox.: 3738 kg/km
- Diâmetro externo: 44,76 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
CAA 2167 KCM 72/7F KIWI CL A
Referência Nexans 68302
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Kiwi
- Bitola: 2167 kcmil
- Seção transversal de alumínio: - mm²
- Seção nominal do condutor: 1147,29 mm²
- Número de fios de alumínio: 72
- Diâmetro dos fios de alumínio: 4,41 mm
- Número de fios de aço: 7
- Diâmetro dos fios de aço: 2,94 mm
- Diâmetro da alma de aço: 8,82 mm
- Diâmetro do condutor: 44,1 mm
- Raio médio geométrico: 0,01738 m
- Peso nominal do Alumínio (aprox.): 3062 kg/km
- Peso nominal do aço (aprox.): 371,2 kg/km
- Massa aprox.: 3433 kg/km
- Diâmetro externo: 44,1 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Thrasher
Referência Nexans
- Acondicionamento: Comprimento cortado (m)
- Tipo de cabo: Thrasher
- Bitola: 2312 kcmil
- Seção transversal de alumínio: - mm²
- Seção nominal do condutor: 1235,36 mm²
- Número de fios de alumínio: 76
- Diâmetro dos fios de alumínio: - mm
- Número de fios de aço: 19
- Diâmetro dos fios de aço: 2,07 mm
- Diâmetro da alma de aço: 10,35 mm
- Diâmetro do condutor: 45,79 mm
- Raio médio geométrico: 0,01815 m
- Peso nominal do Alumínio (aprox.): 3261,3 kg/km
- Peso nominal do aço (aprox.): 500,4 kg/km
- Massa aprox.: 3761,7 kg/km
- Diâmetro externo: 45,79 mm
- Número de condutores fase: 1
- Número de fios circulares: -
- Têmpera: 1350-H19
Descrição
Descrição
Padrões
-
NacionalABNT NBR 7270/88
O uso do alumínio como um material para condutores elétricos tem grande desenvolvimento principalmente por suas propriedades elétricas. No entanto, os condutores de alumínio para maioria das linhas de transmissão com vãos longos , necessitam de um reforço mecânico adicional. Para reforçar o condutor, são usados fios de aço galvanizado na alma dos cabos CAA.
APLICAÇÕES
É muito usado em linhas de transmissão aéreas e também em linhas de distribuição primária e secundária.
CONSTRUÇÃO
O cabo CAA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350-H19 sobre a alma de aço. A alma pode ser fio sólido ou encordoado dependendo da seção transversal. O fio de aço está disponível nas classe de galvanização A e B.
O cabo CAA está de acordo com os requisitos elétricos e mecânicos das linhas de transmissão ou distribuição, podendo fornecer um projeto apropriado combinando a quantidade de fios de alumínio e fios de aço.
Condições para cálculo da Ampacidade
Temperatura do condutor = 75 °C;
Temperatura ambiente = 25 °C;
Velocidade do vento = 1 m/s, com sol.
Características
Características
Características construtivas
Características construtivas
Material do condutor
Alumínio / Alma de Aço
Formato do condutor
Circular não compactado
Recursos
Recursos
Documentação
Encordoamento de cabos CAA
pdf — 38.1 kB
Propriedades básicas de materiais condutores
pdf — 41.6 kB
Related products
Nossos sites
Selecione seu país para encontrar nossos produtos e soluções
-
Africa
- Africa
- Ghana
- Ivory Coast
- Morocco
- North West Africa
- Americas
- Asia
- Europe
- Oceania
