CAA (ACSR) Swan

A utilização do alumínio como um material para condutores elétricos tem grande desenvolvimento principalmente por suas boas propriedades elétricas. No entanto, os condutores de alumínio para maioria das linhas de transmissão ou distribuição, necessitam de um reforço mecânico adicional, onde são usados os fios de aço galvanizado na alma dos cabos CAA.

APLICAÇÕES

É muito utilizado em linhas de transmissão e distribuição primária e secundária aéreas.

CONSTRUÇÃO

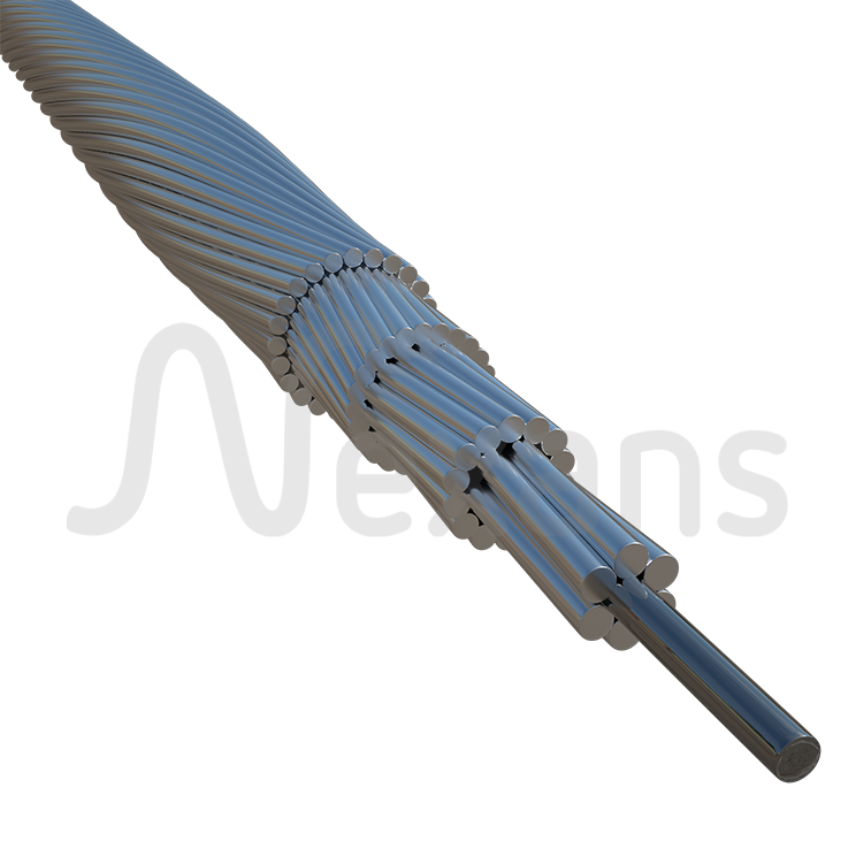

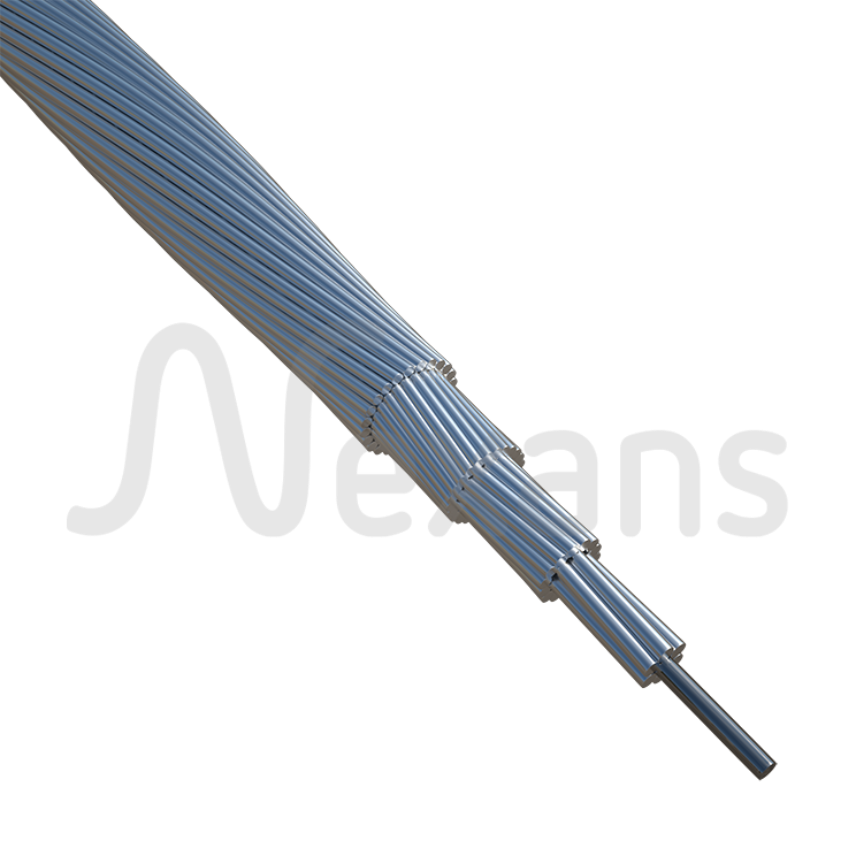

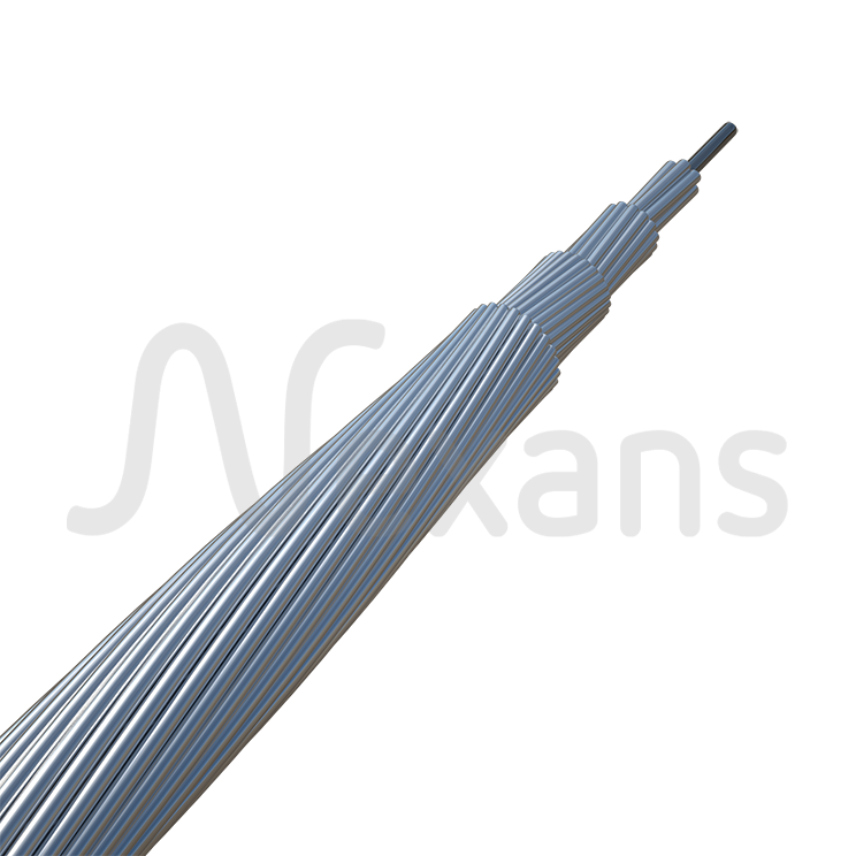

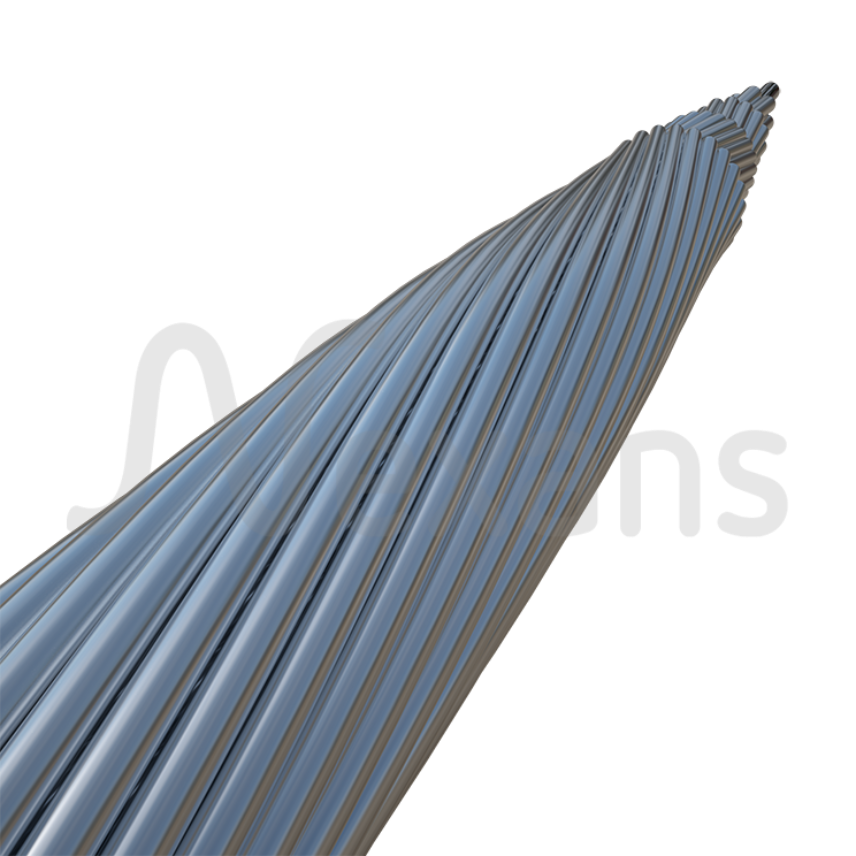

O cabo CAA é um condutor encordoado concentricamente com uma ou mais coroas de fios de alumínio 1350-H19 sobre a alma de aço. A alma pode ser fio sólido ou encordoado dependendo da seção transversal. O fio de aço está disponível nas classe de galvanização A e B.

O cabo CAA está de acordo com os requisitos elétricos e mecânicos das linhas de transmissão ou distribuição, podendo atender aos requisitos de um projeto apropriado, combinando a quantidade de fios de alumínio e fios de aço.

Condições para cálculo da Ampacidade

Temperatura do condutor = 75 °C;

Temperatura ambiente = 25 °C;

Velocidade do vento = 1 m/s, com sol.
