Nexans VFD HEPR-PVC 0,6/1kV

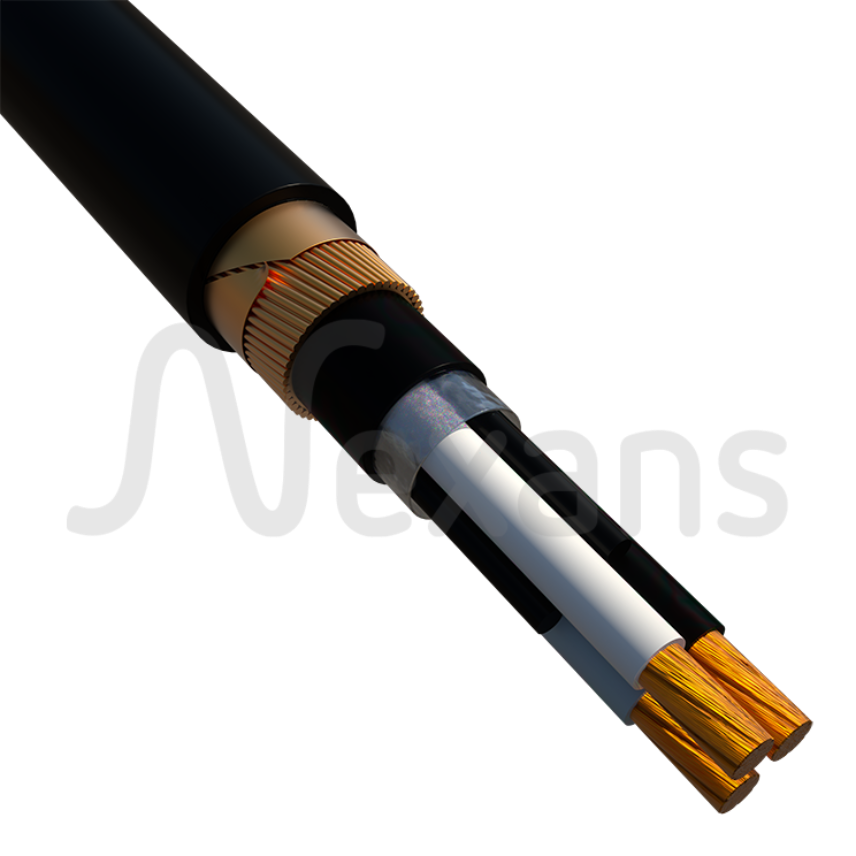

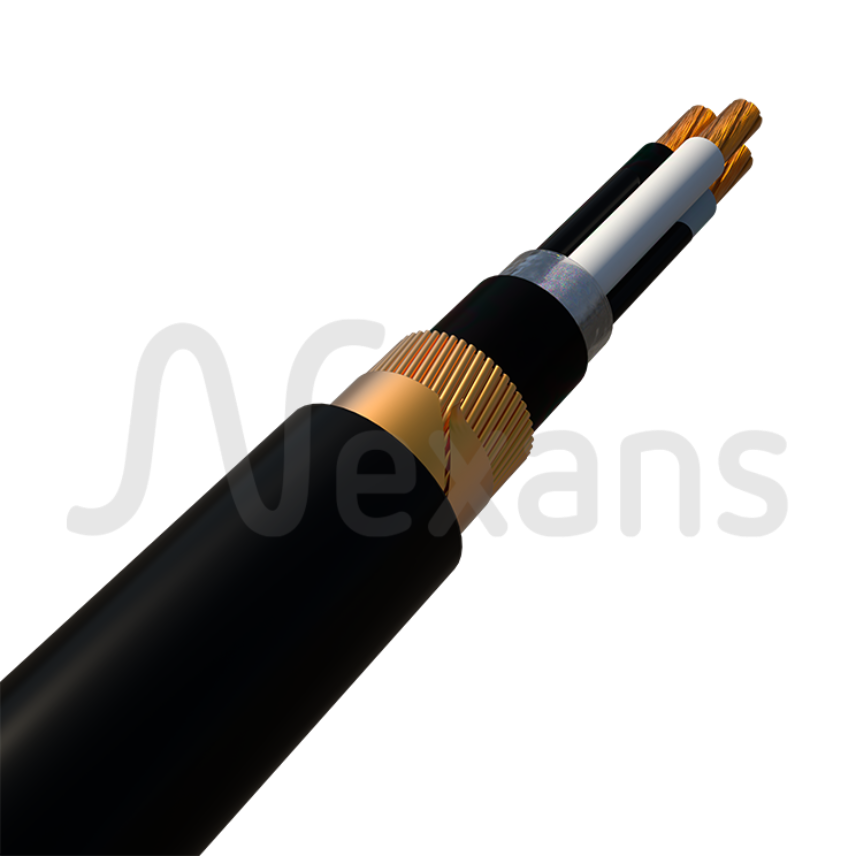

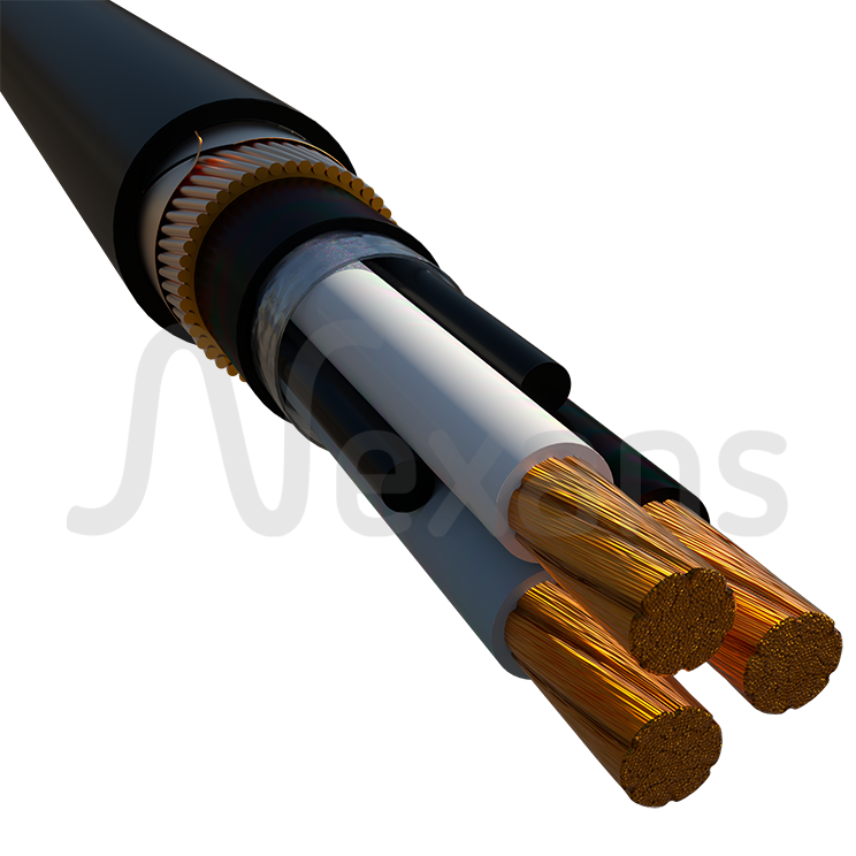

Apresentamos os cabos Nexans VFD HEPR-PVC 0,6/1kV (antigo FIBEP NC-F), com três condutores flexíveis de cobre classe 5, isolados com HEPR, blindagem de cobre e cobertura em PVC. Variam de 2,5 a 240 mm², ideais para automação industrial e motores elétricos, protegendo contra ruídos eletromagnéticos. Veja os detalhes técnicos a seguir:

Produtos

Descrição

Padrões

Nacional

ABNT NBR 5410; ABNT NBR 7286 ; ABNT NBR NM 280

Aplicação:

Os cabos Nexans VFD HEPR-PVC 0,6/1kV são utilizados na área de automação industrial, onde é crescente a presença de ruídos eletromagnéticos que podem afeitar o funcionamento dos motores elétricos. Os cabos inversores de frequência são particularmente recomendados para alimentação e interligação de sistemas com inversores de frequência, projetados para suportar os gradientes mais elevados de tensão, mediante a presença de harmônicos e supressão dos ruídos e interferências eletromagnéticas, que se fazem presentes nestes tipos de circuitos.

Construção:

Condutores fase: Formados por fios de cobre nu, condutividade mínima 100% IACS, têmpera mole, atendendo à classe 5 de encordoamento.
Isolação: Composto etilenopropileno de alto módulo (HEPR), para temperatura máxima de 90ºC em regime permanente.
Núcleo: Formado por três condutores isolados torcidos entre si.
Capa interna: Camada de policloreto de vinila (PVC) extrudada sobre a reunião, servindo de acolchoamento para o condutor neutro.
Condutor neutro: Fios de cobre nu, dispostos helicoidalmente, regularmente distribuídos sobre a capa interna, seção equivalente reduzida para seções superiores a 16 mm², de acordo com a norma ABNT NBR 5410.
Blindagem: Fita de cobre aplicada sobre o condutor neutro, recobrindo 100% o núcleo do cabo.
Cobertura: Camada extrudada de policloreto de vinila (PVC ST2).

Identificação:

Isolação nas cores preta, branca e azul-clara.

Regime de operação:

Os limites térmicos em regime de operação são conforme a ABNT NBR 6251.

Regime permanente: 90ºC
Regime de sobrecarga: 130ºC
Regime de curto-circuito: 250ºC

Nota:

Dimensões e parâmetros determinados com base nos valores nominais, portanto, sujeitos as tolerâncias previstas nas especificações e variações de fabricação.

Importante:

1) PROPRIEDADE SOBRE DOCUMENTAÇÃO TÉCNICA: A propriedade sobre os desenhos, planos, manuais, diagramas, esquemas, informações, documentos etc. relativos aos produtos ofertados ou fornecidos ao cliente é da, e permanecerá com a, Nexans. Caso receba cópia de tais documentos, o cliente concorda em não usar tais desenhos e demais mencionados sem prévia e expressa autorização por escrito da Nexans.

2) CONFIDENCIALIDADE: O cliente não revelará a terceiros sem permissão prévia e por escrito da Nexans as informações relativas a esta documentação técnica, nem usará tais informações para outros fins que não aqueles relacionados com a execução da proposta (se aceita). Sem prejuízo da disposição acima, a Nexans poderá relevar informação para terceiras empresas que façam parte do mesmo grupo econômico da Nexans, para os fins da execuão desta proposta, se necessário.

Características

Características construtivas

Material do condutor

Cobre

Flexibilidade do condutor

Classe 5, flexível

Isolação

HEPR

Capa interna

PVC

Condutor neutro com seção reduzida para seções superiores a 16mm²

Sim

Material da capa externa

PVC ST2

Cor

Preto

Sem Chumbo

Sim

Características dimensionais

Número de condutores fase

Características elétricas

Tensão

0,6/1 kV

Características mecânicas

Resistência mecânica a impactos

Bom

Flexibilidade do cabo

Regular

Características de utilização

Temperatura ambiente, range

-5 ... 60 °C

Retardante à chama

IEC 60332-1

Temperatura máxima do condutor em serviço contínuo

90 °C

Temperatura máxima em regime de sobrecarga

130 °C

Temperatura máxima do condutor em curto-circuito

250 °C

Acondicionamento

Bobina

Recursos

Capacidade de Condução de Corrente

Temperatura do condutor: 90 °C;

Temperatura ambiente: 30 °C

Seção nominal do condutor
mm²	Cobre	Cobre	Cobre	Cobre
2.5	28.0	24.0	23.0	21.0
4.0	36.0	32.0	30.0	28.0
6.0	46.0	41.0	38.0	36.0
10.0	65.0	57.0	53.0	50.0
16.0	86.0	76.0	71.0	66.0
25.0	109.0	96.0	90.0	84.0
35.0	136.0	120.0	111.0	105.0
50.0	165.0	145.0	135.0	127.0
70.0	212.0	186.0	173.0	163.0
95.0	256.0	226.0	210.0	197.0
120.0	298.0	262.0	244.0	229.0
150.0	343.0	302.0	281.0	264.0
185.0	392.0	345.0	322.0	302.0
240.0	463.0	407.0	379.0	356.0

1 cabo/circuito

2 cabos/circuitos na mesma bandeja

3 cabos/circuitos na mesma bandeja

4 cabos/circuitos na mesma bandeja
